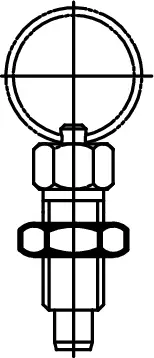

Rastbolzen, einf. Ausführung 8/M12
Artikelnr.: 516678EAN: 4030618206194
- Z371718
- 22120.0798
- Ausführung
- Einsatz beschränkt sich auf Anwendungsfälle, für die keine präzise Positionierung erforderlich ist. Einfache Ausführung mit sehr kleinen Baumaßen.
Bei der Ausführung mit Arretierung wird der Knopf herausgezogen, um 90° gedreht und durch die Rastkerbe gesichert (wenn der Raststift nicht hervorstehen darf).
- Beschreibung
- Hülse: Rostfreier Stahl 1.4305
- Raststift: Rostfreier Stahl 1.4305
- Knopf: Thermoplast PA 6, schwarz, matt
- Hinweis
- Kontermuttern sind getrennt zu bestellen. Knopf nicht demontierbar.
Spezifikationen
- Werkstoff
- rostfreier Stahl (INOX)
- Werkstoff-Nr.
- 1.4305
Ausführung und Spezifikationen
| Details anzeigen | Artikelnr. | d1 | d2 | d3 | Federkraft F1 | Brutto CHF | ME | Aktionen | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
516675 | 4 mm | M6 | 12 mm | 3 N | 6.59 | pro Stück | ||||||||||||||||||||
516676 | 5 mm | M8 | 16 mm | 5 N | 6.38 | pro Stück | ||||||||||||||||||||
516677 | 6 mm | M10 | 18 mm | 5 N | 6.92 | pro Stück | ||||||||||||||||||||
516678 | 8 mm | M12 | 21 mm | 6 N | 8.11 | pro Stück | ||||||||||||||||||||
Zusatzinformation
Liefer- und Abholverfügbarkeit | ||||||||||||||||||||||||||
Spezifikationen
Ausführung
Application is limited to cases not requiring a precise positioning. Simple finish with very small dimensions.
When using locking index plungers, the knob is pulled-out, turned 9° and secured by a notched catch (when locking pin should not overhang).
When using locking index plungers, the knob is pulled-out, turned 9° and secured by a notched catch (when locking pin should not overhang).
Beschreibung
- Body: Stainless steel 1.435
- Locking pin: Stainless steel 1.435
- Knob: Thermoplastic PA 6, black, dull
Hinweis
Lock nuts have to be purchased separately. Knob not removable.
Applikationsbilder
HALDER Rastbolzen
