AMECOIL Clav-Sert Gewindeeinsätze leicht Stahl phosphatiert

Vorteil

Einfacher und schneller Einbau
Hohe Belastbarkeit
Reparatur von defekten Gewinden möglich
Vormontierte Sperrkeile
Der Einsatz wir mit Keilen fixiert, so das ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird
Ausser dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge nötig

Technische Daten

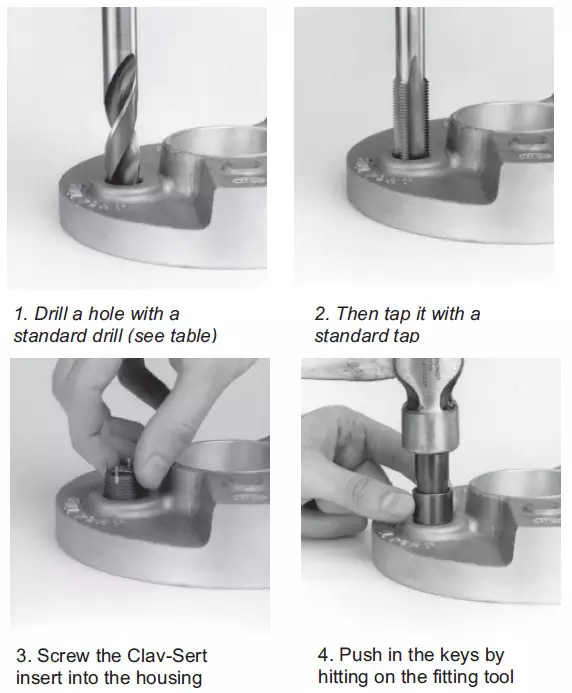

Montagehinweis: siehe Applikationsbilder

Bohren: Kernloch oder altes Gewinde ausbohren und ansenken (82° - 100°).
Gewinde schneiden: Vorgesehenes Gewinde mit Standardgewindebohrer schneiden.
Einsatz einschrauben: von Hand oder mit Montagewerkzeug bis knapp unterhalb der Oberläche (0,3x0,7 mm) schneiden.
Sichern: Keile mit Einbauwerkzeug (FN748) durch leichte Hammerschläge

Anwendungsbereich: Amecoil Clavsert Gewindeeinsätze ermöglichen hochbelastbare Schraubenverbindungen

Anwendungshinweise: Clavsert Gewindeeinsätze sind extrem belastbar und verschleissfest, sodass ein vielfaches Anziehen und Lösen der Schraubverbindung möglich ist, ohne dass sich das Gewinde lösen kann. Clavsert Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Sie können sehr einfach in Leichtmetall-, Stahl- oder Gussteilen eingesetzt werden. Clavsert sind verschleissarm, sodass ein vielfaches Anziehen und Lösen der Schraubverbindng möglich ist und ausserdem sind sie verdreh- und vibrationsgesichert. Einsätze mit Innengewinde grösser als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.

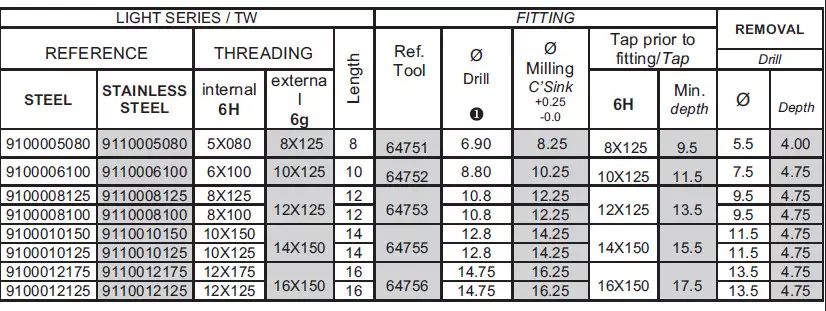

Ausführung und Spezifikationen

Artikelnr.	d1	L	d2	Brutto CHF	ME
476095	M6x1.0	10 mm	M10x1,25	767.51	pro 100 Stück
476067	M8 x 1.25	12 mm	M12x1,25	843.18	pro 100 Stück
476068	M10 x 1.5	14 mm	M14x1,5	864.80	pro 100 Stück
476069	M12 x 1.75	16 mm	M16x1,5	1'124.24	pro 100 Stück

Applikationsbild Clavsert.jpg

CLAVSERT Leichte Reihe
