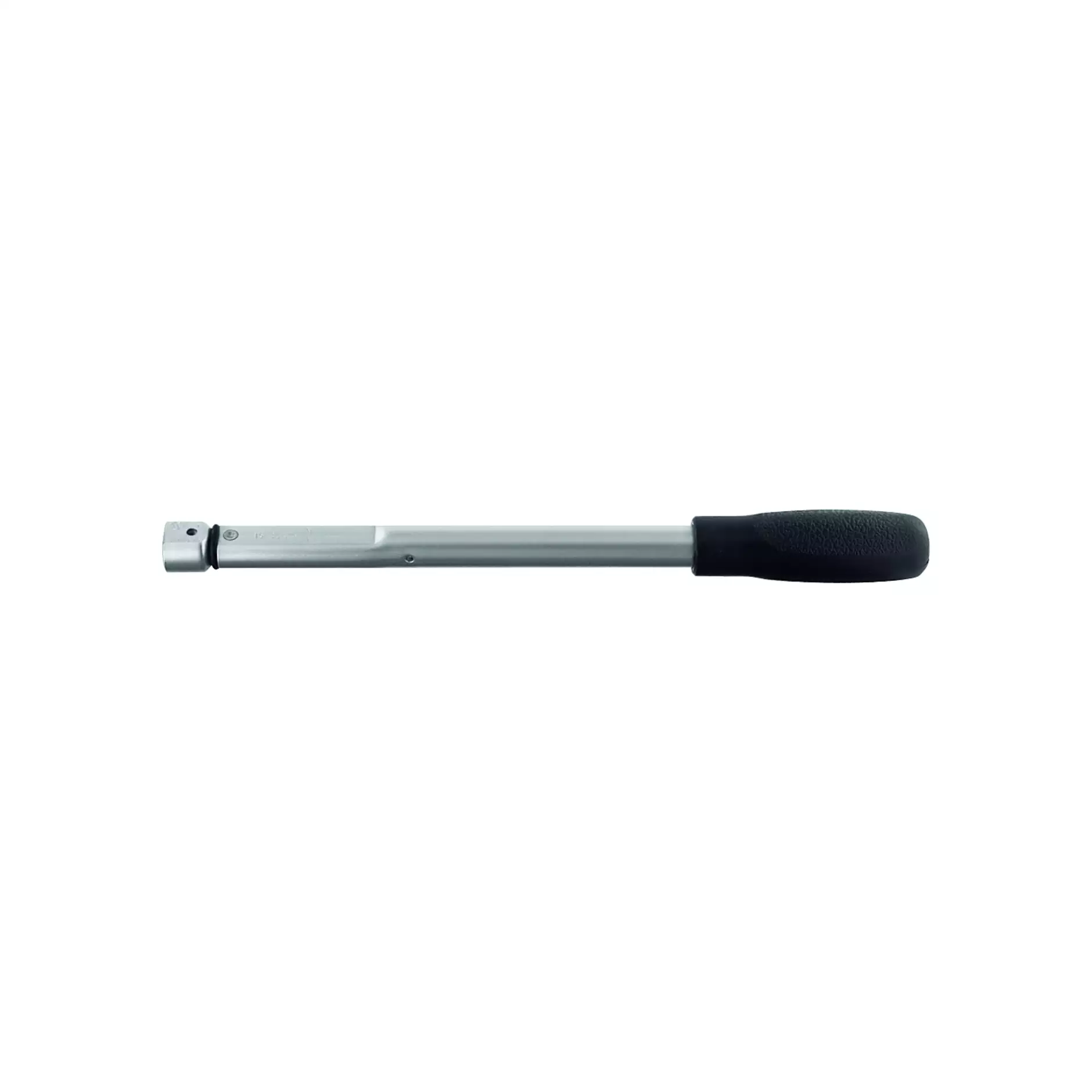

Drehmomentschlüssel Grundgerät 35 N·m
Artikelnr.: 235348
- 657500
- Ausführung
- Einarmiger Drehmomentschlüssel ohne Einstellskala. Einstellen des Schlüssels über ein Drehmomentschlüssel-Prüfgerät. Linksanzug durch Umstecken der Einsteckwerkzeuge.
Ohne Einsteckwerkzeug (Grundmodell); passende Einsteckwerkzeuge siehe Nr. Einsteckknarre umschaltbar − Einsteckknarre umschaltbar mit Auswerfer QuickRelease.
- Funktion
- Bei Erreichen des eingestellten Drehmomentwerts löst der Schlüssel „signalgebend“ (hör- und fühlbar) aus und ist dann sofort wieder betriebsbereit.
- Verwendung
- Zum kontrollierten Anziehen von Schrauben nach voreingestelltem Drehmoment bei Serienarbeiten.
- Norm
- Geprüft nach DIN EN ISO 6789.
- Einsatzdaten
- Legende zur Zeichnung und Formel:
l₁ = Hebellänge ohne Einsteckwerkzeug
l₂ = Justiertes Stichmaß am Drehmomentschlüssel
l₃ = Hebellänge inklusive Werkskalibrierstichmaß
l₄ = Stichmaß des Einsteckwerkzeugs
L = Gesamte Länge des Werkzeugs
T₁ = Einzustellendes Drehmoment
T₂ = Vorgeschriebenes Drehmoment
- Sonderzubehör
- Einstellschlüssel Nr. Einstellschlüssel für Drehmoment.
Spezifikationen
- Produktart
- Drehmomentschlüssel
Ausführung und Spezifikationen
| Details anzeigen | Artikelnr. | maximales Drehmoment | Anzugrichtung | Messgenauigkeit Drehmoment | Werkzeug austauschbar | Brutto CHF | ME | Aktionen | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
521839 | 12 N·m | Rechts- und Linksanzug | ±4 | Einsteckwerkzeug | 110.80 | pro Stück | ||||||||||||||||||||||||||||||||||
235348 | 35 N·m | Rechts- und Linksanzug | ±4 | Einsteckwerkzeug | 110.80 | pro Stück | ||||||||||||||||||||||||||||||||||
Zusatzinformation
Liefer- und Abholverfügbarkeit | ||||||||||||||||||||||||||||||||||||||||
235347 | 80 N·m | Rechts- und Linksanzug | ±4 | Einsteckwerkzeug | 110.80 | pro Stück | ||||||||||||||||||||||||||||||||||
235346 | 85 N·m | Rechts- und Linksanzug | ±4 | Einsteckwerkzeug | 116.21 | pro Stück | ||||||||||||||||||||||||||||||||||
235349 | 200 N·m | Rechts- und Linksanzug | ±4 | Einsteckwerkzeug | 154.04 | pro Stück | ||||||||||||||||||||||||||||||||||
