Mitlaufende Drehbankspitze mit Einsätzen 3
Artikelnr.: 616669EAN: 4045197774484
- 321335
- Ausführung
- Komplettes Werkzeug gehärtet und geschliffen.
- Mit auswechselbaren Einsätzen.
- Körper und Laufspitze sind gesenkgeschmiedet und gehärtet.
- Präzise Wälzlager garantieren hohe Rundlaufgenauigkeit.
- Spezialdichtung verhindert Eindringen von Schmutz und Kühlflüssigkeit.
- Wartungsfrei durch Dauerschmierung.
- Beschreibung
- Zentrierspitzen dienen hauptsächlich bei Drehmaschinen zur Unterstützung von langen und schlanken Werkstücken, da bei diesen Werkstücken sonst die Gefahr besteht, dass es zur Durchbiegung oder zum Umherschlag durch die herrschenden Kräfte kommt.
Die Zentrierspitze wird mit einem Morsekegel befestigt. Das Werkstück wird in das Spannfutter gespannt und mit einem Zentrierbohrer eine Senkung eingebracht. Nach dem Umspannen wird dann die Zentrierspitze eingelassen.
- Verwendung
- Durch 6 verschiedene Einsätze besonders für Einzelfertigung unterschiedlichster Werkstücke geeignet.
- Lieferumfang

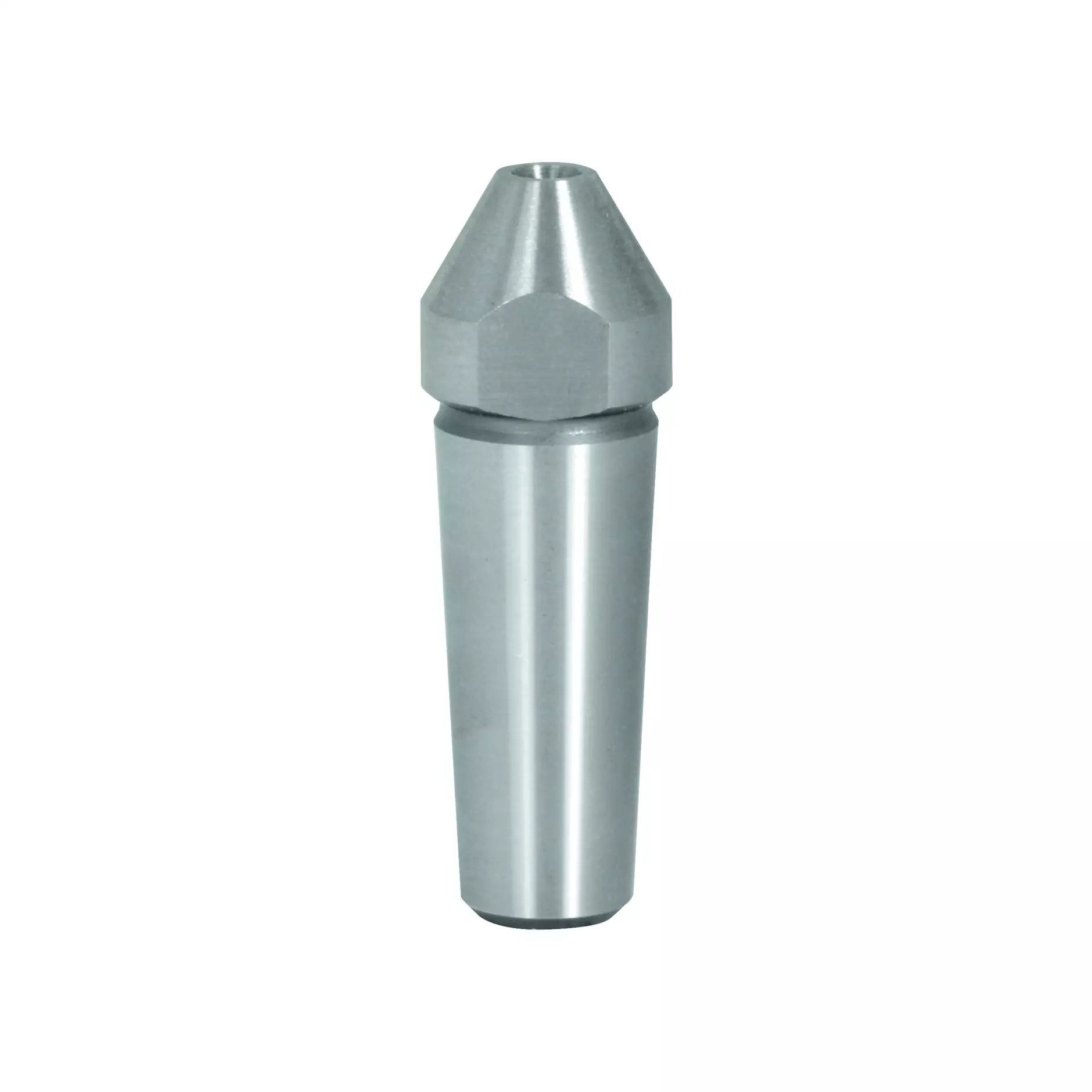

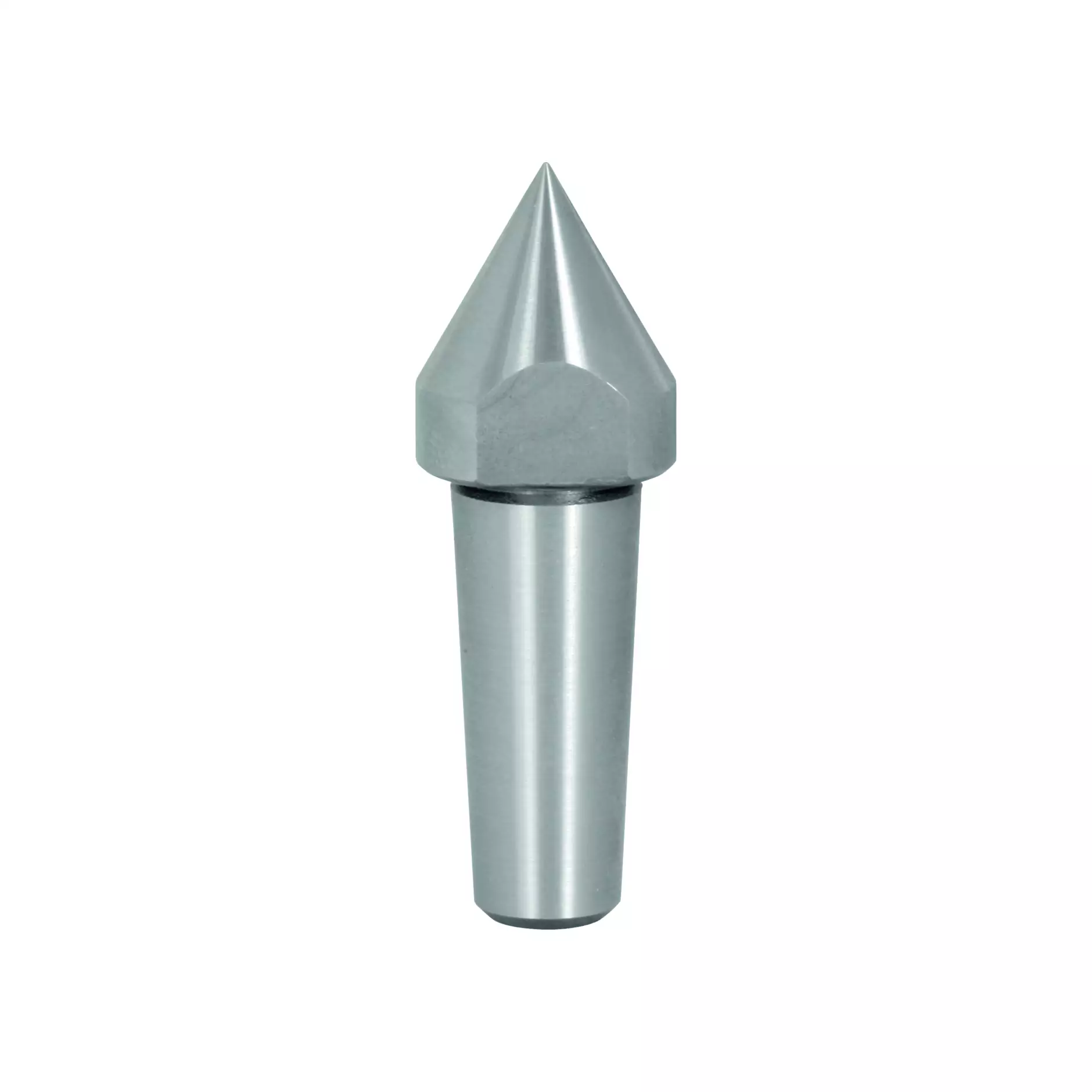

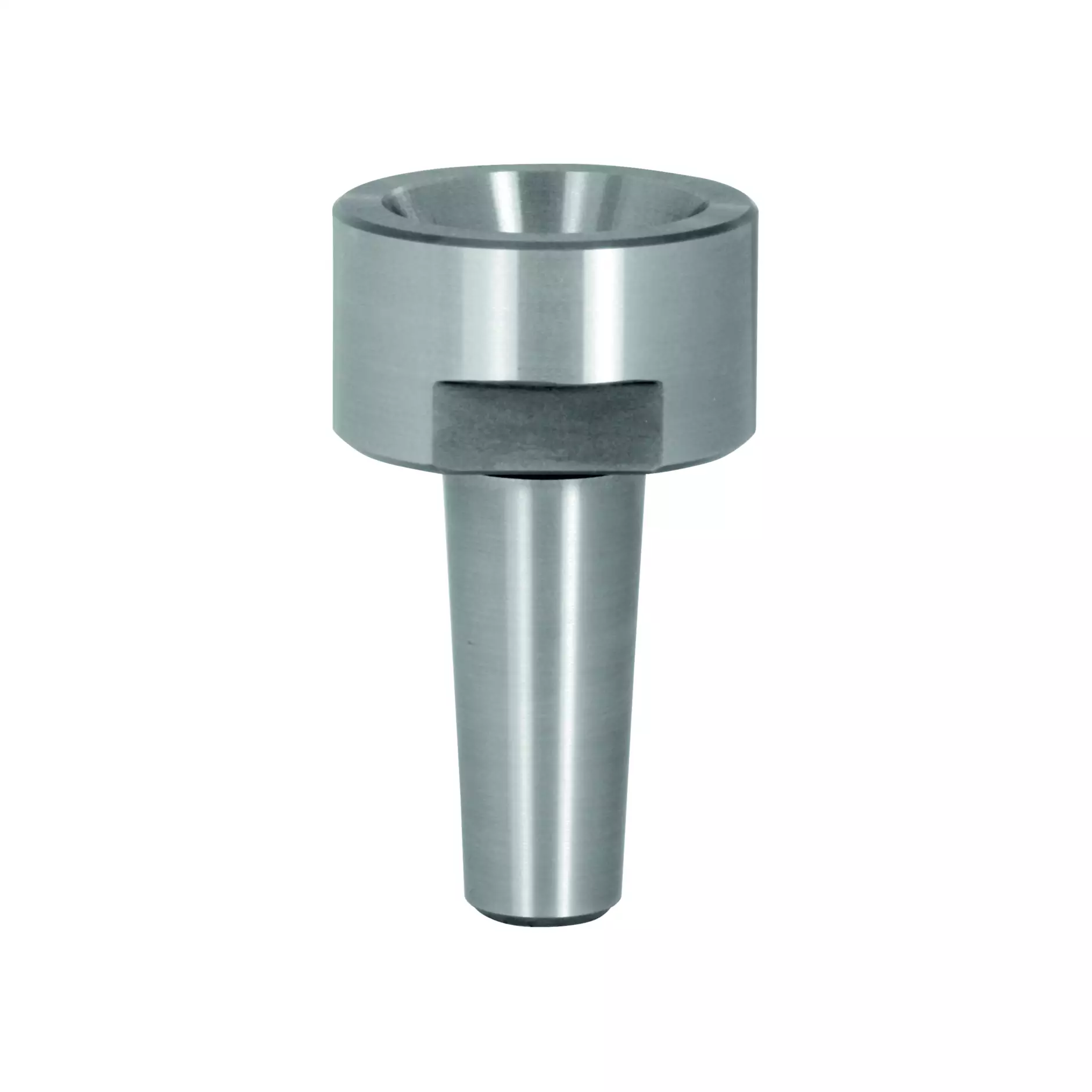

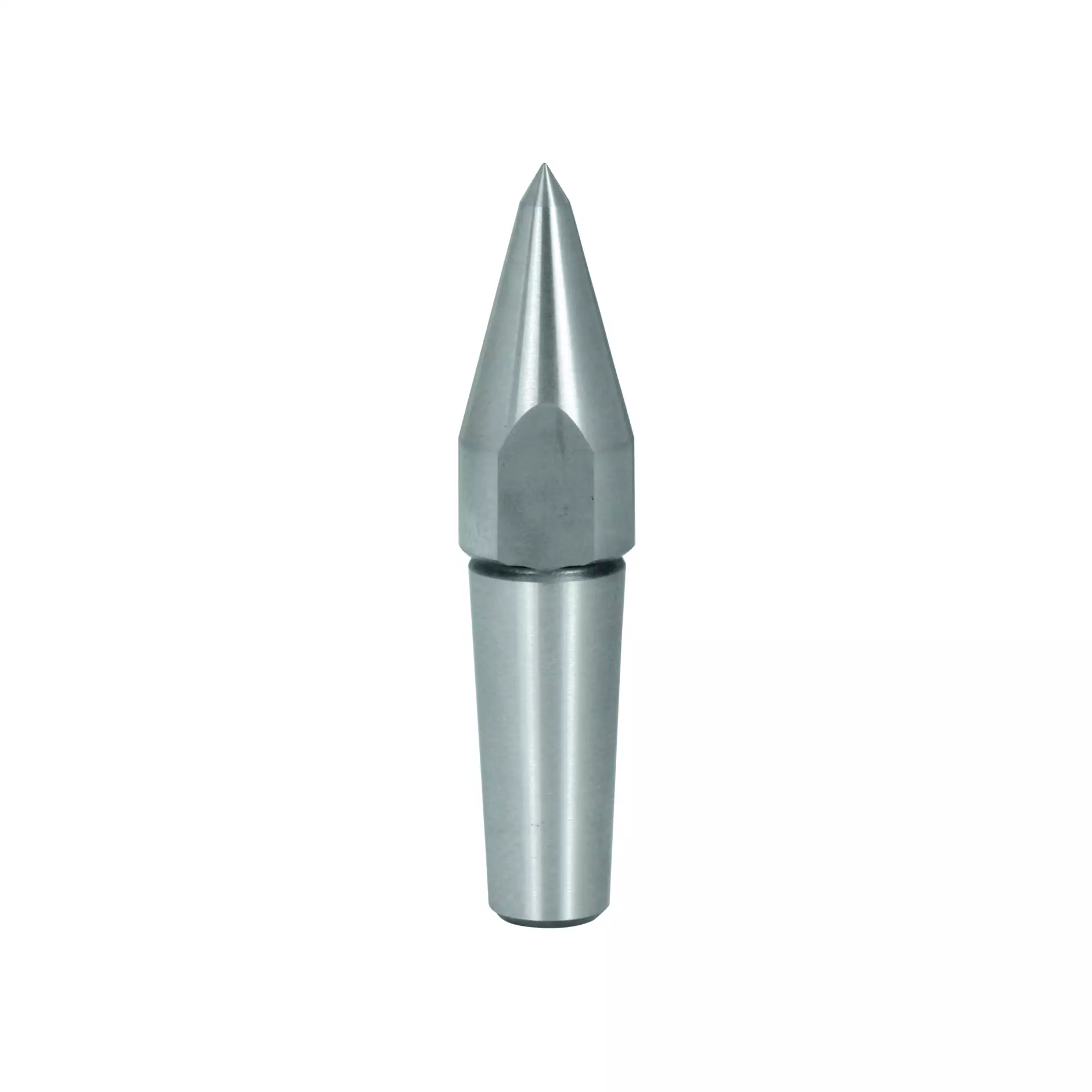

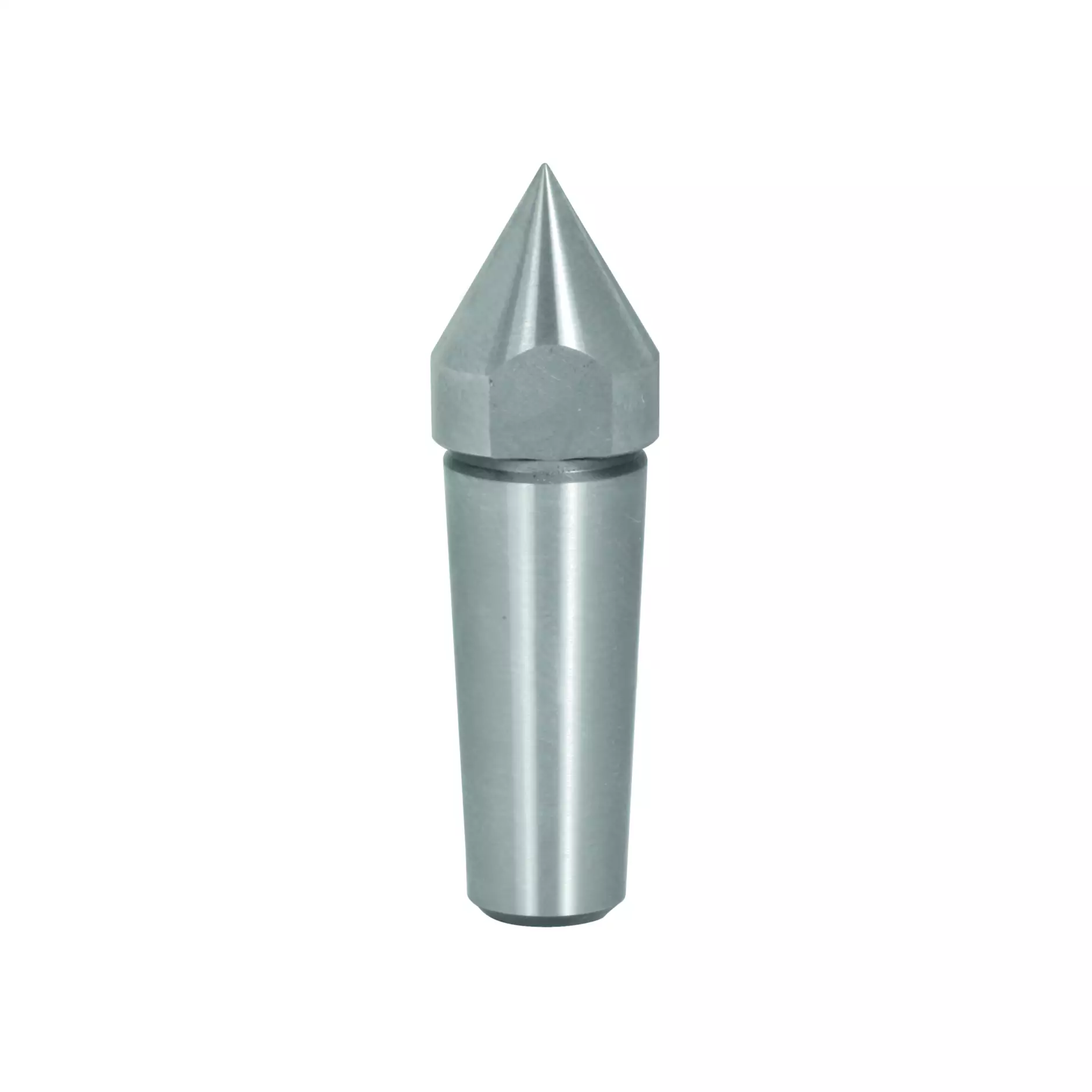

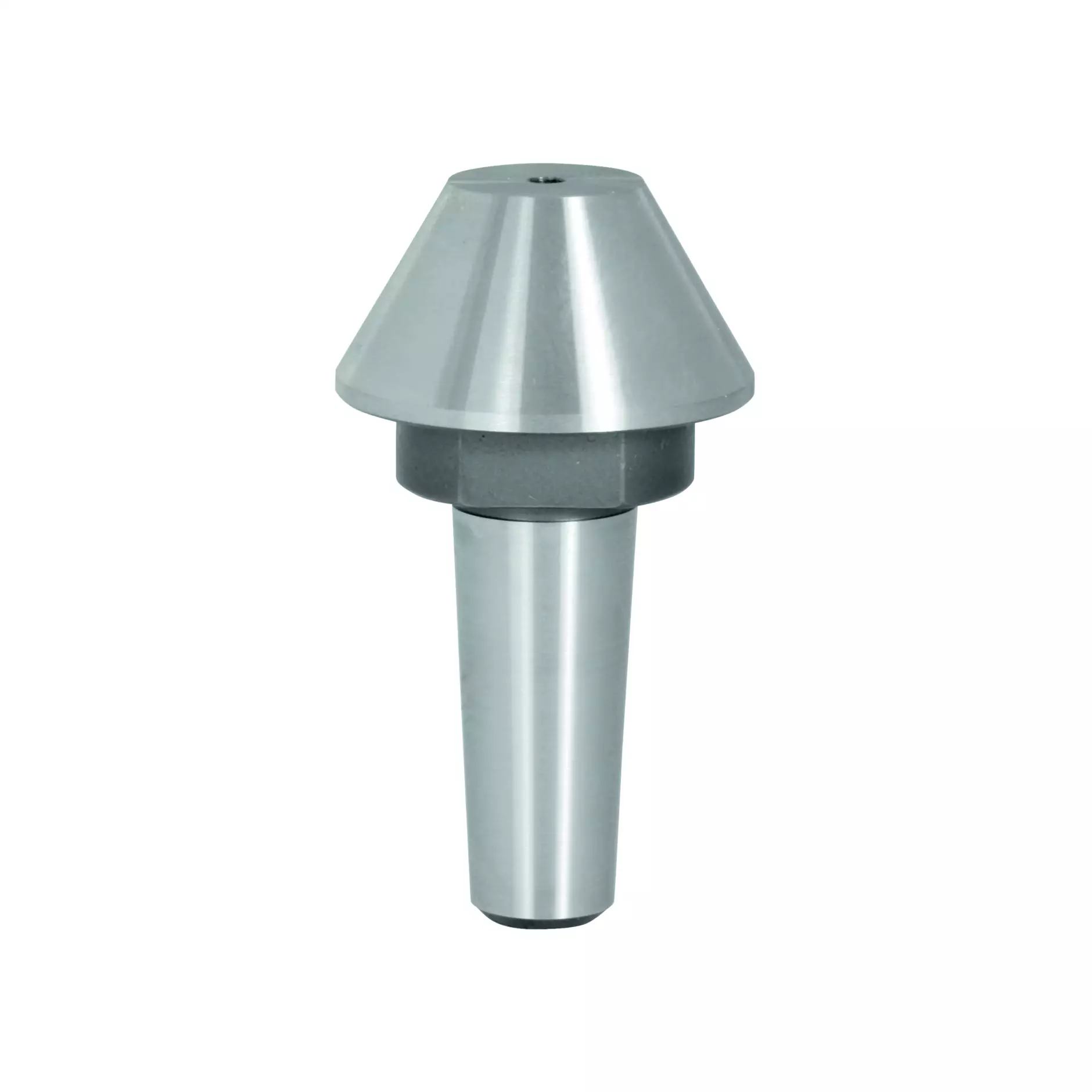

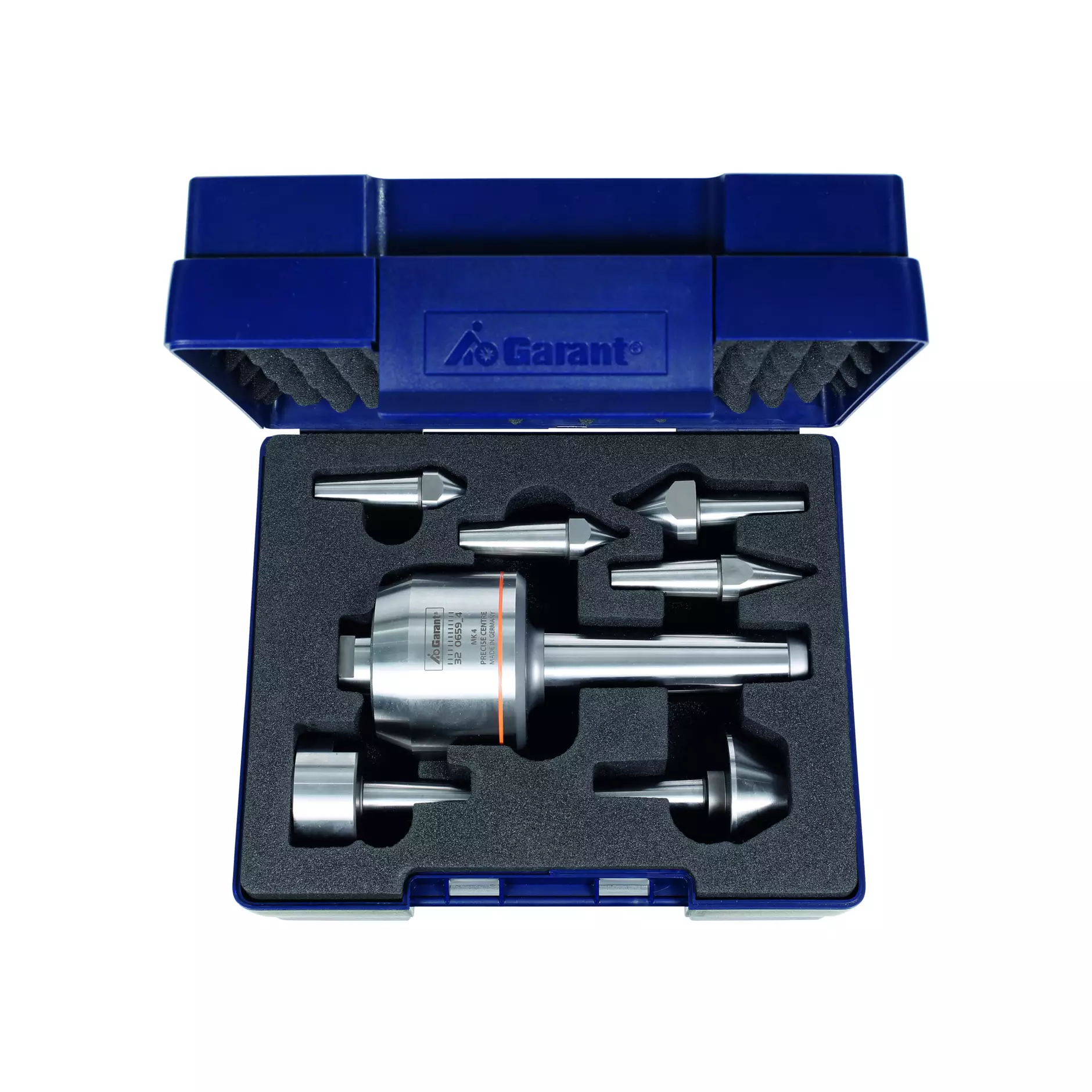

- 1 Drehbankspitze Nr. Mitlaufende Drehbankspitze für Wechseleinsätze, je 1 x Kopierkörner 60° / 30°, kleiner Spitzkörner 60°, großer Spitzkörner 60°, Kegel 60°, Hohlkegel 60°, Hohlkörner 60°.
Inklusive Systembox mit Schaumeinlage.
- Sonderzubehör
- Auswechselbare Einsätze Nr. Einsatz für mitlaufende Drehbankspitze − Einsatz für mitlaufende Drehbankspitze.
Spezifikationen
- Produktart
- Zentrierspitze
Ausführung und Spezifikationen

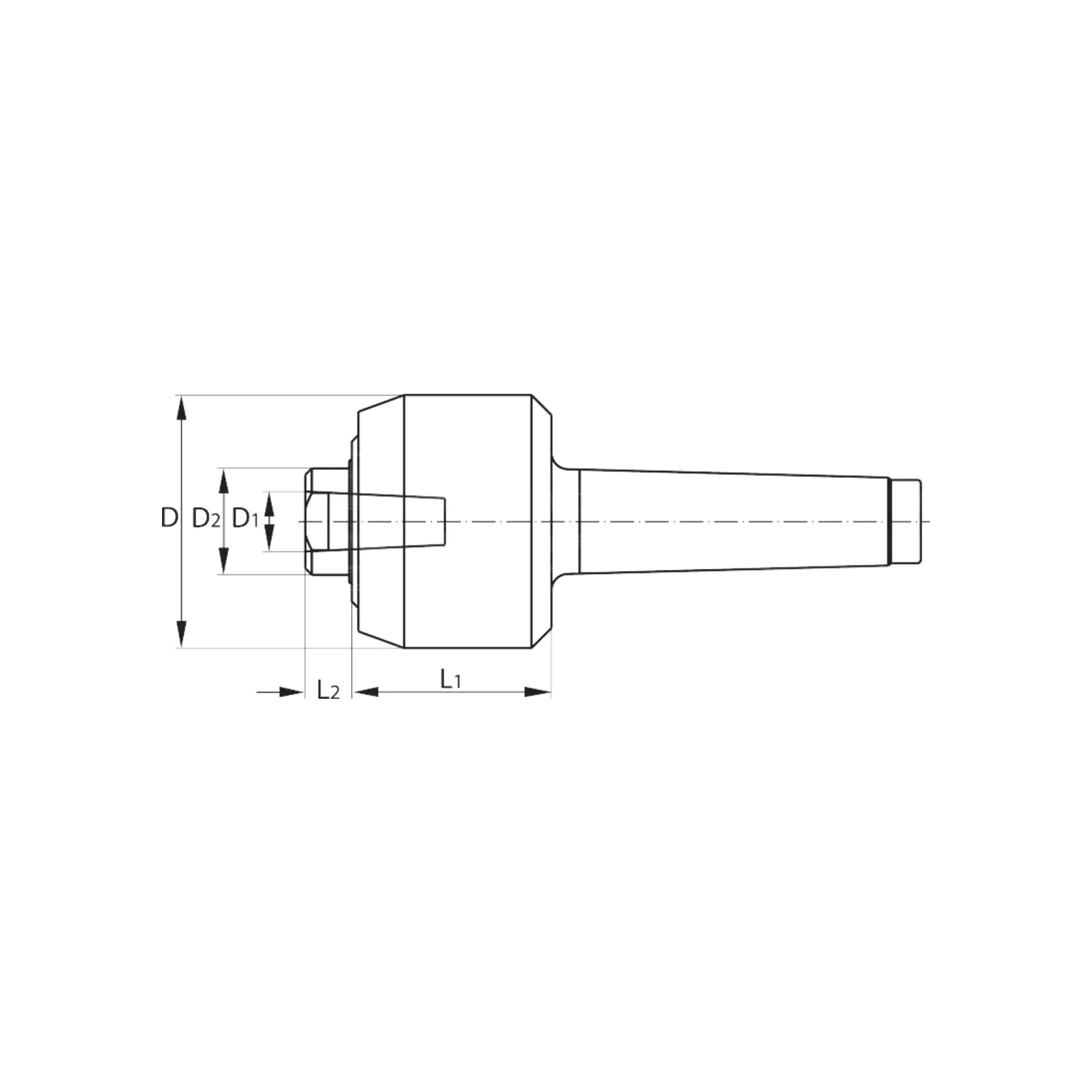

| Details anzeigen | Artikelnr. | Morsekegel | Gehäuse-⌀ D | maximaler Rundlauffehler | maximale Drehzahl | Brutto CHF | ME | Aktionen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
616668 | MK2 | 45 mm | 0.005 mm | 5000 min⁻¹ | 577.25 | pro Stück | ||||||||||||||
616669 | MK3 | 60 mm | 0.005 mm | 4300 min⁻¹ | 695.08 | pro Stück | ||||||||||||||
Zusatzinformation
Liefer- und Abholverfügbarkeit | ||||||||||||||||||||
616670 | MK4 | 76 mm | 0.007 mm | 3200 min⁻¹ | 841.02 | pro Stück | ||||||||||||||
616671 | MK5 | 96 mm | 0.01 mm | 2600 min⁻¹ | 1'275.58 | pro Stück | ||||||||||||||
