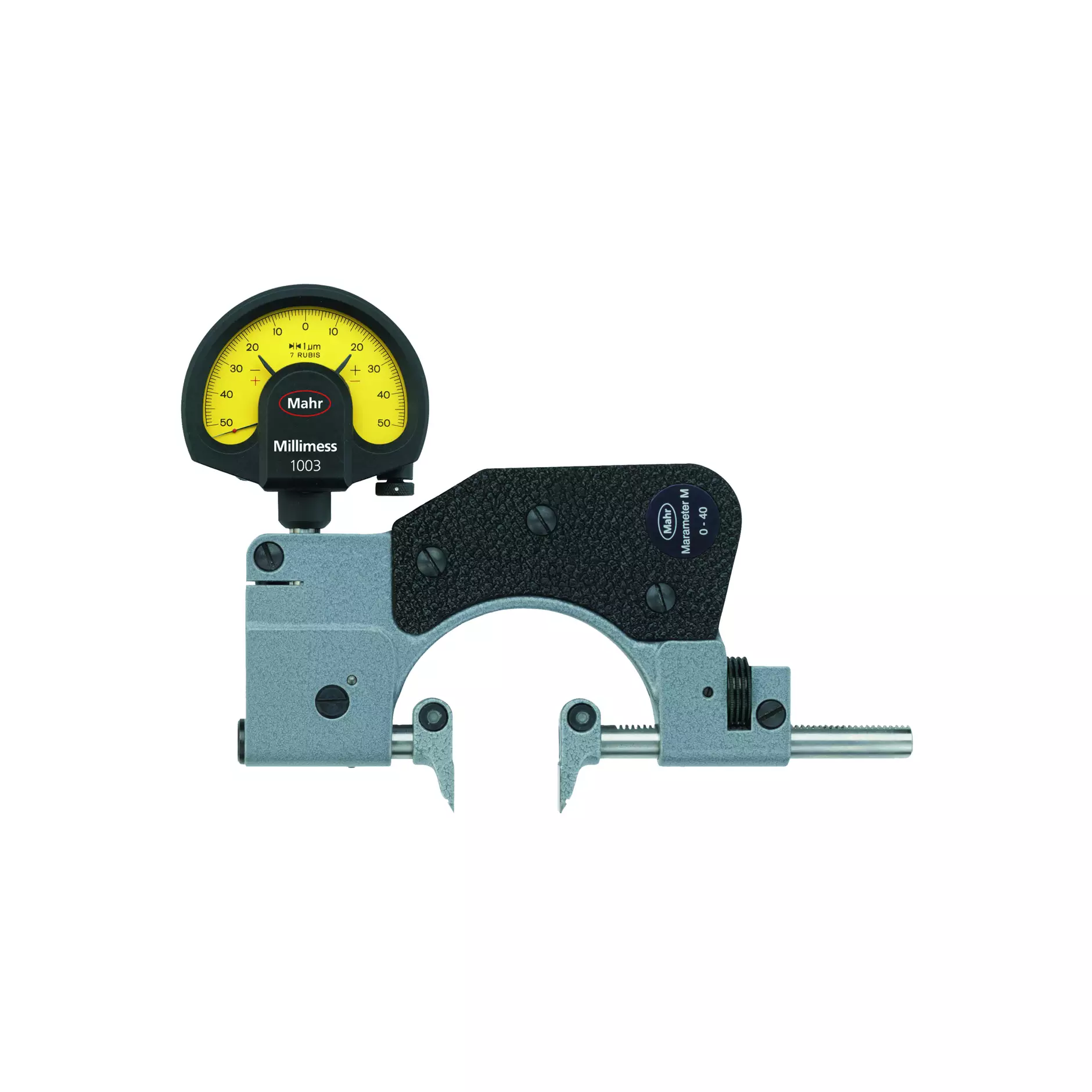

Calibro a forcella con comparatore ad alta sensibilità con becchi di misura 80-130 mm

Numero d'articolo: 369648EAN: 7612908684102
  • 424906
  • 4452002
Esecuzione

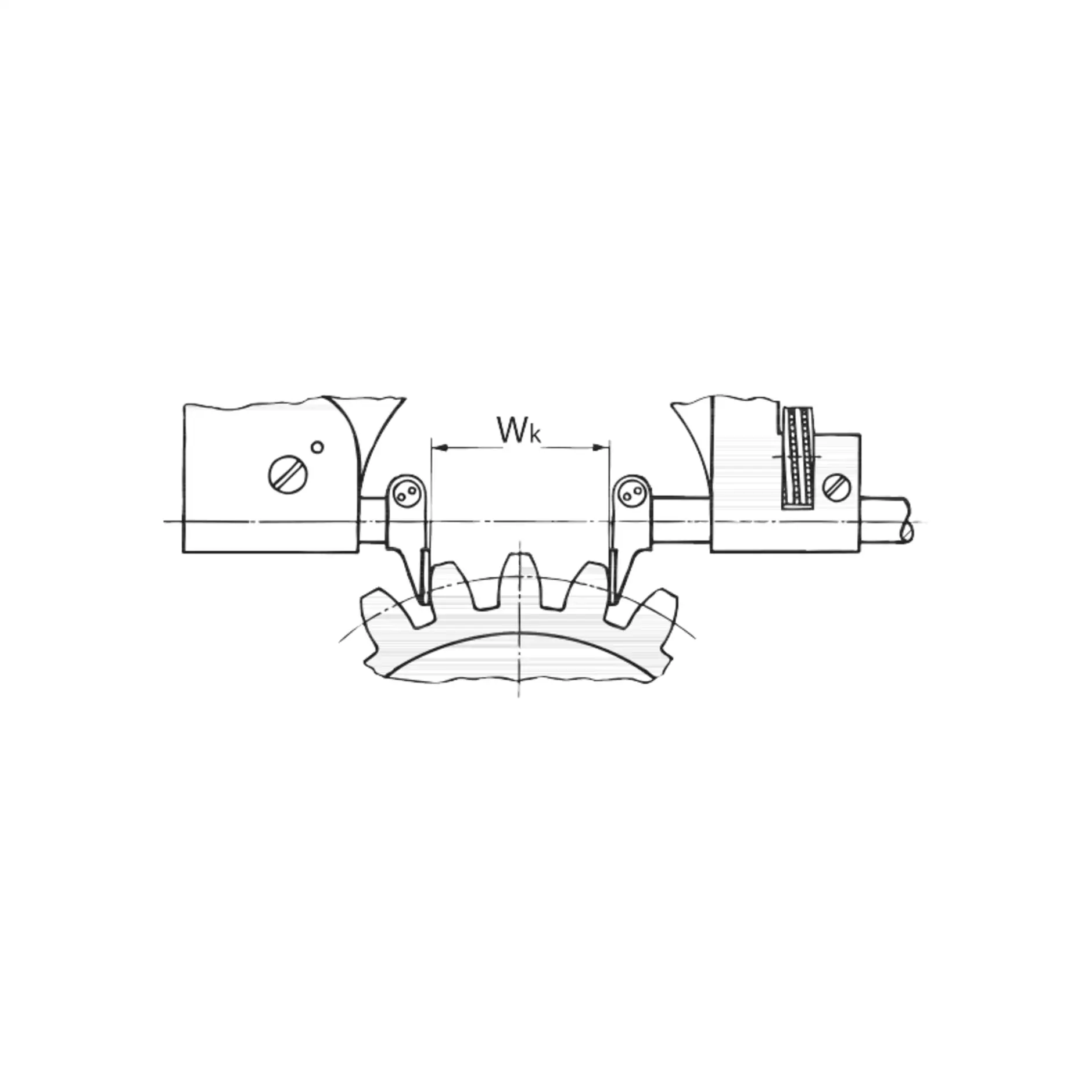

Con becchi di misura sporgenti con riporto in metallo duro. Per diametri di spallamenti stretti, spallamenti di centraggio, spallamenti su alberi, distanze tra cave e misura Wk per il rilevamento dello spessore del dente su ruote dentate a denti diritti ed elicoidali.
Arco robusto in acciaio forgiato con isolamento termico. Incudine e controasta in acciaio inox temprato. Incudine retrattile montata su molle per l’inserimento del pezzo. Controasta regolabile mediante cremagliera zigrinata. Azzeramento mediante blocchetti di riscontro. Fermo regolabile per il centraggio del pezzo. Forza di misura costante grazie alla molla integrata. Utilizzabile con tutti i comparatori (non compresi nel prezzo) con gambo d’attacco da 8 mm. Si consigliano i comparatori ad alta sensibilità n. art. Comparatore ad alta sensibilità Dim. 25/0,5 e 50/1. Gli errori di tolleranza del pezzo sono leggibili in cifre sul visualizzatore.
Fornitura
Senza comparatore ad alta sensibilità, inclusa custodia di legno.
Accessori speciali
Aste di regolazione, comparatori ad alta sensibilità n. art. Comparatore ad alta sensibilità. Supporto in ghisa, supporto per strumento di misura modello Fk per la trasmissione del movimento di sollevamento nell’asse di misurazione, tastatori.

Specificazioni

Norma
Norma interna
Metrologia
analogico
Imballaggio
Custodia rigida
Taratura
L9
Tipo di prodotto
Forcella con comparatore ad alta sensibilità
Maggiori informazioni
  • Disponibile in 1-2 settimaneDisponibile in 1-2 settimane

Esecuzione e specifiche

Numero d'articoloCampo di misuraPianparallelismo delle superfici di misuraCorsa del tastatoreForza di misuraLordo CHFUQ
369646
0 mm – 40 mm2 µm2 mm7,5
2'221.46
per Pezzo
  • Disponibile in 1-2 giorni
369647
40 mm – 80 mm3 µm2.5 mm7,5
2'453.87
per Pezzo
  • Disponibile in 1-2 giorni
369648
80 mm – 130 mm3 µm2.5 mm9
2'621.42
per Pezzo
  • Disponibile in 1-2 settimane

Informazioni aggiuntive

Superficie di contatto15×17
Misura WK a partire dal modulo m1
