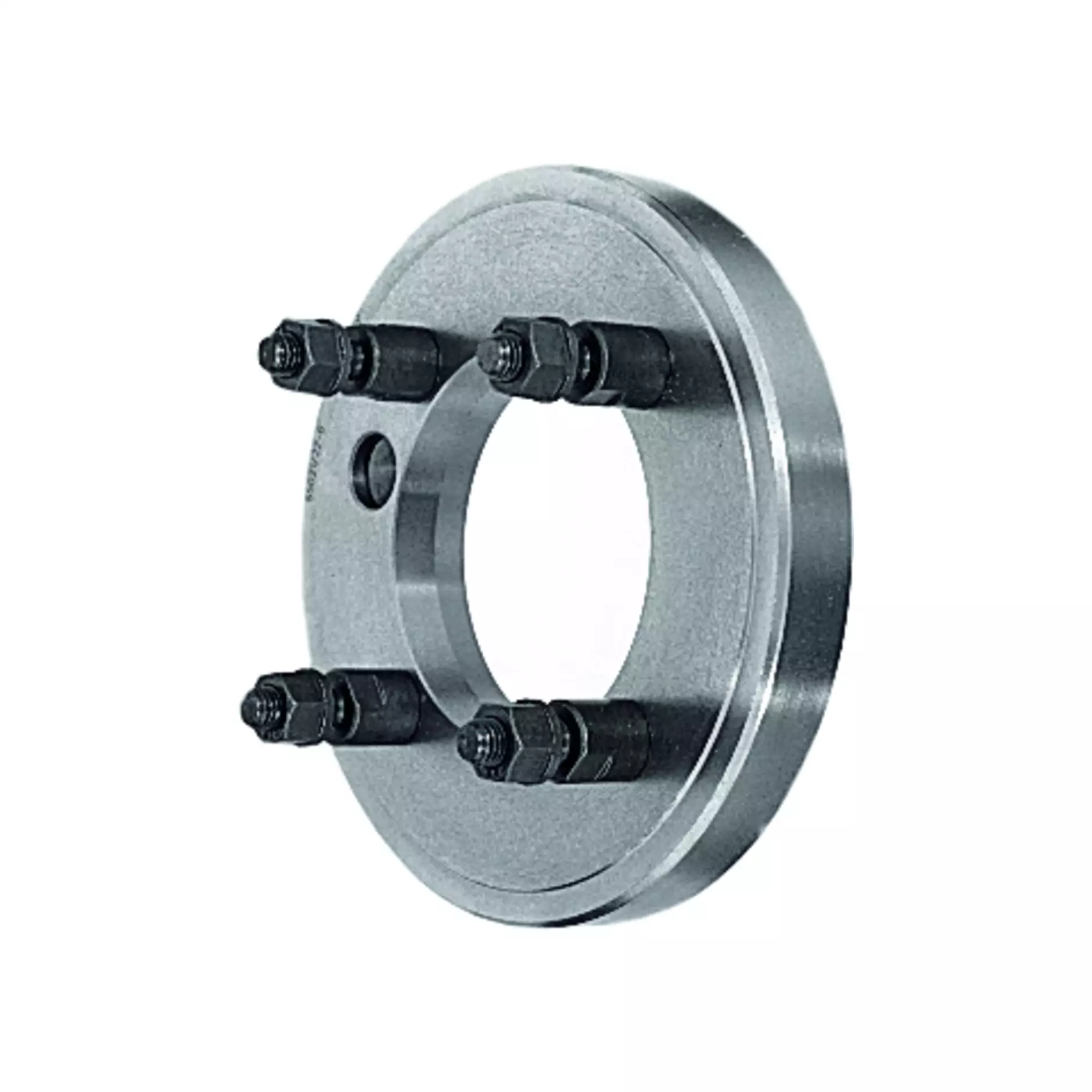

Flangia mandrino a cono corto DIN 55027 315/8 mm
Numero d'articolo: 219333EAN: 4019208033549
- 317500
- 319664
- Esecuzione
- Lavorata completamente sul lato macchina, tornita in piano sul lato mandrino.
- Uso
- Per il montaggio successivo di mandrino autocentrante con attacco cilindrico a norma DIN 6350 A. I mandrini autocentranti con cono corto sono da preferire per la loro minore sporgenza.
Portamandrino DIN 55027 oppure ISO 702/III (uguale alla norma precedente DIN 55022) con prigionieri e dadi di spallamento.
- Materiale
- Acciaio C45
Specificazioni
- Tipo di prodotto
- Accessori per mandrini autocentranti
Esecuzione e specifiche

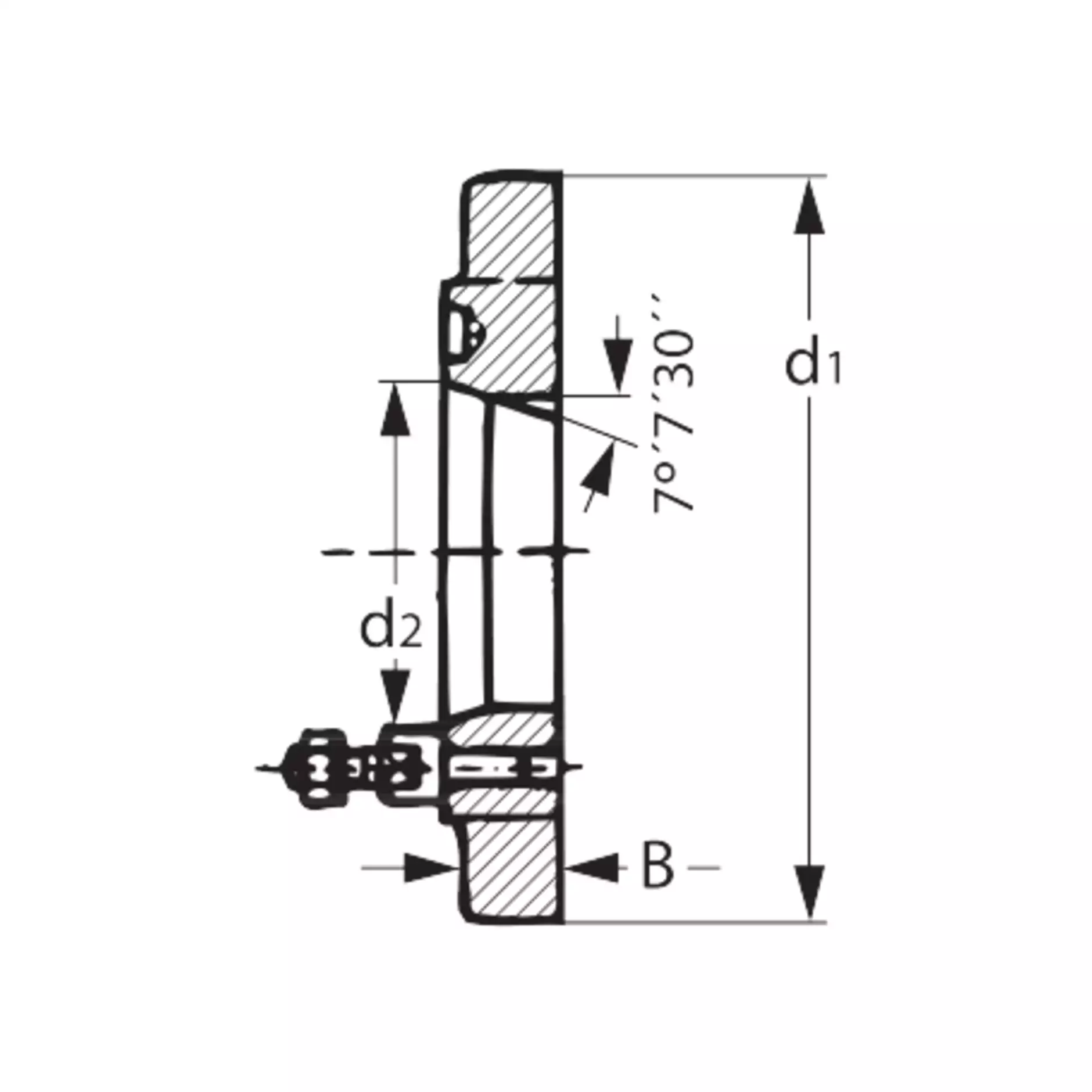

| Visualizza dettagli | Numero d'articolo | ⌀ Esterno d₁ | Dimensione cono | ⌀ Cono d₂ | Spessore B | Lordo CHF | UQ | Azioni | ||
|---|---|---|---|---|---|---|---|---|---|---|
219327 | 160 mm | 5 | 82.575 mm | 21 mm | 250.79 | per Pezzo | ||||
219328 | 200 mm | 5 | 82.575 mm | 21 mm | 311.33 | per Pezzo | ||||
219329 | 200 mm | 6 | 106.39 mm | 23 mm | 311.33 | per Pezzo | ||||
219330 | 250 mm | 6 | 106.39 mm | 23 mm | 385.92 | per Pezzo | ||||
219331 | 250 mm | 8 | 139.735 mm | 26 mm | 385.92 | per Pezzo | ||||
219332 | 315 mm | 6 | 106.39 mm | 26 mm | 485.91 | per Pezzo | ||||
219333 | 315 mm | 8 | 139.735 mm | 26 mm | 485.91 | per Pezzo | ||||
Informazioni aggiuntive
Disponibilità di consegna e ritiro | ||||||||||
219334 | 400 mm | 11 | 196.885 mm | 31 mm | 822.64 | per Pezzo | ||||
