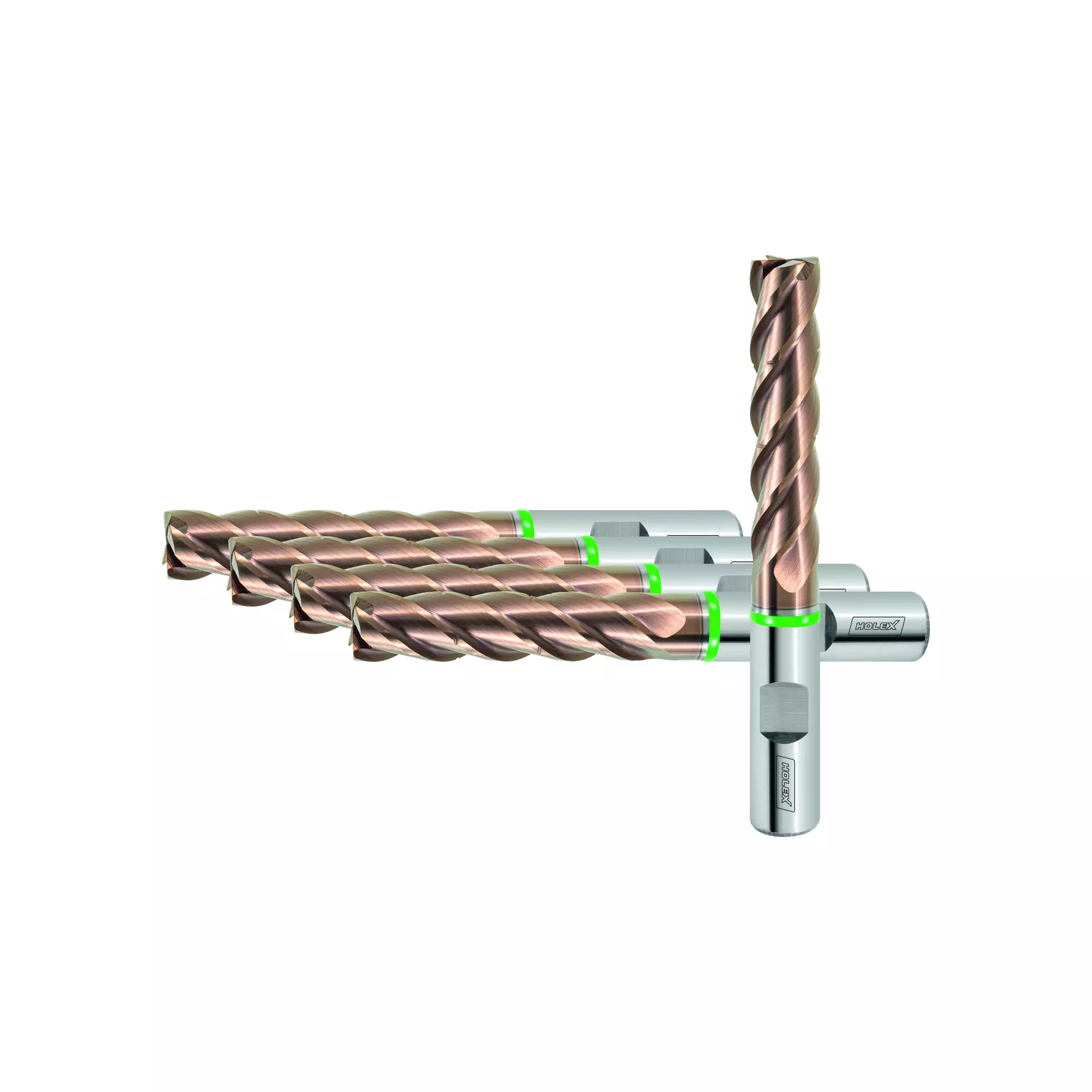

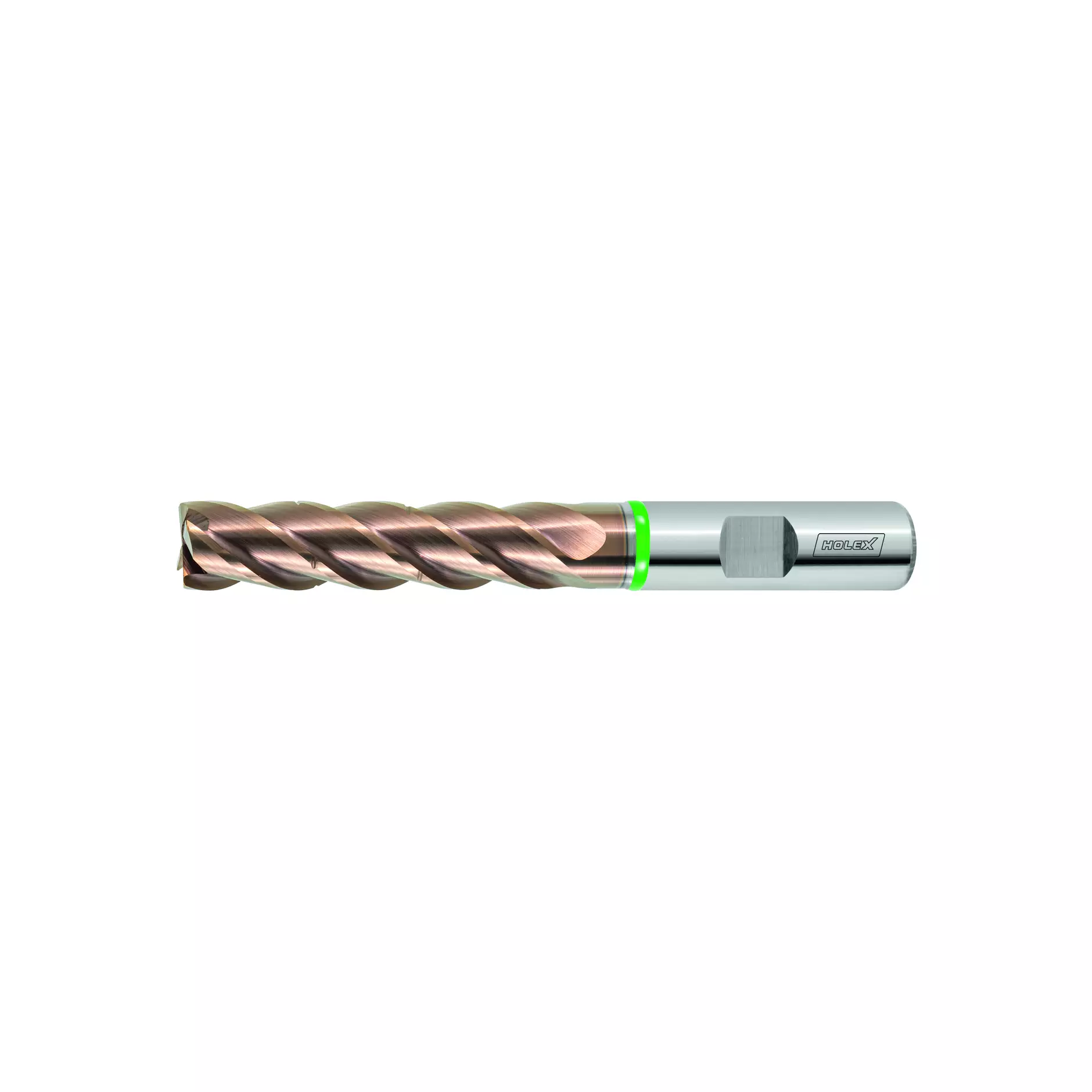

Fresa per sgrossatura e finitura in HMI con rompitrucioli TPC 12 mm

Numero d'articolo: 196826

Esecuzione: Fresa ad alte prestazioni concepita in modo specifico per l’impiego TPC universale.
Nocciolo rinforzato.
Resistenza a flessione ottimizzata mediante substrati a grana ultrafinissima.
Rompitruciolo per una rottura controllata del truciolo.
Come n. art. Fresa per sgrossatura e finitura in HMI con rompitrucioli TPC
TiSiN.

Nota: hmax.: i valori specificati nella tabella sono i valori massimi.
ae max. = 0,05×D per la lavorazione TPC.

Esecuzione e specifiche

Visualizza dettagli Numero d'articolo ⌀ Tagliente DC Tolleranza ⌀ nominale Numero denti Z Angolo dell’elica Lordo CHF UQ Azioni

196822

5 mm

219.98

per Pezzo

196823

6 mm

219.98

per Pezzo

196824

8 mm

259.44

per Pezzo

196825

10 mm

347.54

per Pezzo

196826

12 mm

392.40

per Pezzo

Direzione di avanzamento	orizzontale e obliquo
Codolo	DIN 6535 HB con h6
Qualità equilibratura con codolo	G 2,5 con HB

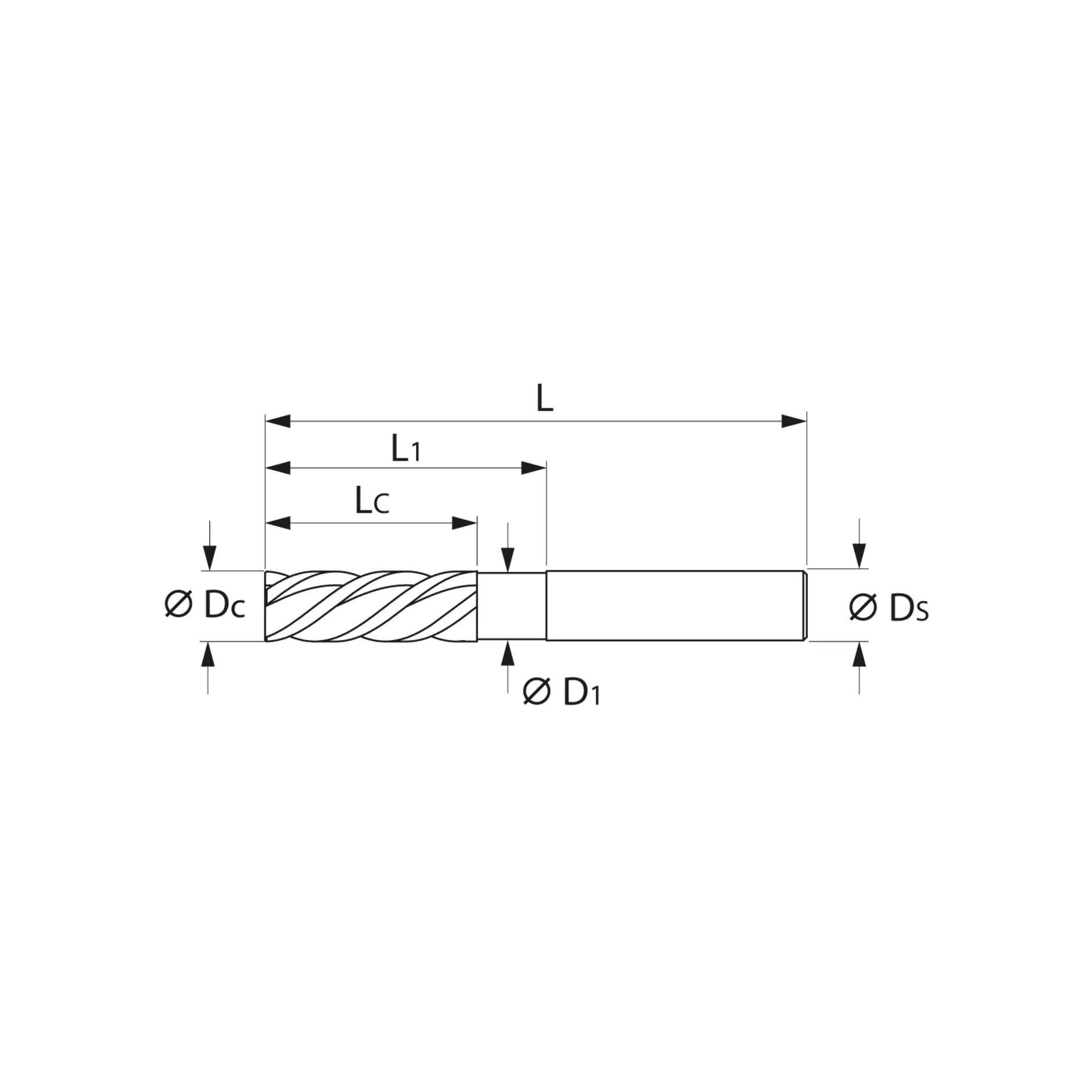

Lunghezza taglienti Lc	48 mm
Sporgenza totale L₁ incl. posizione libera	60 mm
⌀ Posizione libera D₁	11.8 mm
Lunghezza complessiva L	110 mm
⌀ Codolo Ds	12 mm

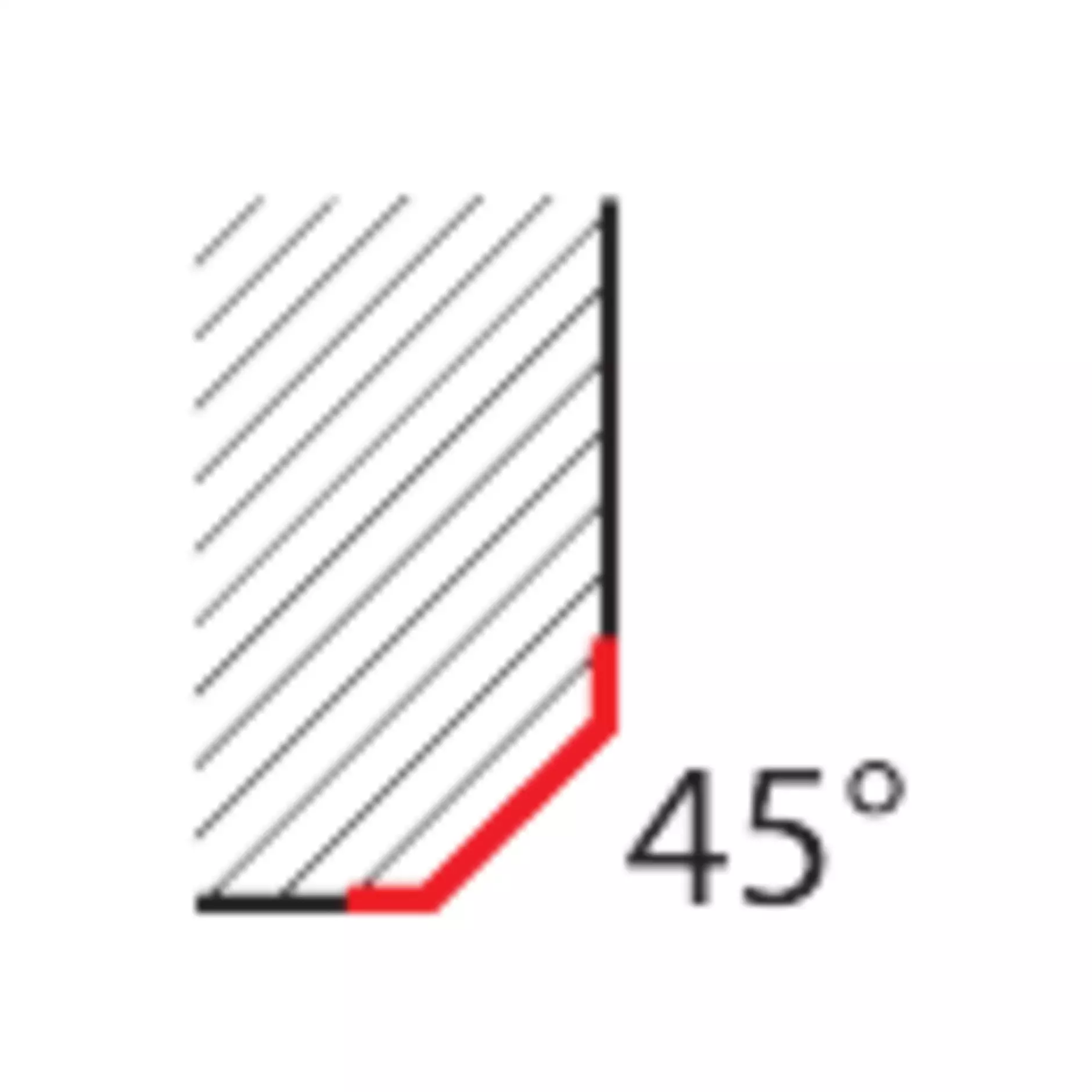

Larghezza dello smusso angolare a 45°	0.2 mm
Angolazione dello smusso angolare	45 Grad
Spessore centrale del truciolo hmax. per fresatura TPC su acciaio < 900 N/mm²	0.091 mm
Fattore di correzione fz	2
Profondità di taglio massima ap max per contornature	48 mm
Contenuto	5

196827

16 mm

684.27

per Pezzo

196828

20 mm

1'055.06

per Pezzo
