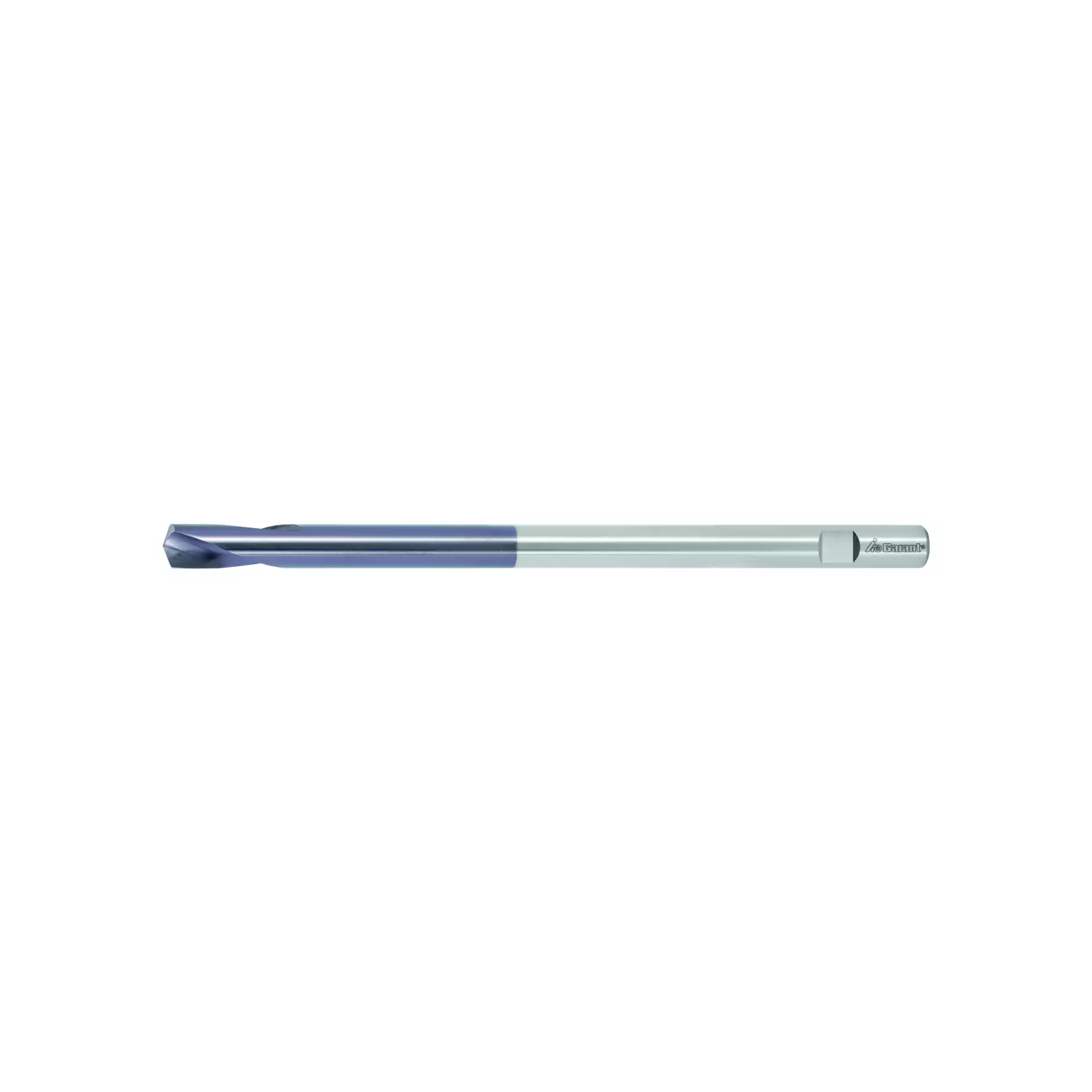

Punta da centro per CN in HSS-E 142° N
TiAlN
- 112170
- Esecuzione
- ≥ ⌀ 6 mm con piano di trascinamento a norma DIN 1835-B.
Esatta affilatura dei taglienti al centro con sottile tagliente trasversale, quindi semplicità di foratura ed esecuzione precisa del foro di centraggio. Estremamente stabile grazie alle scanalature corte.
- Uso

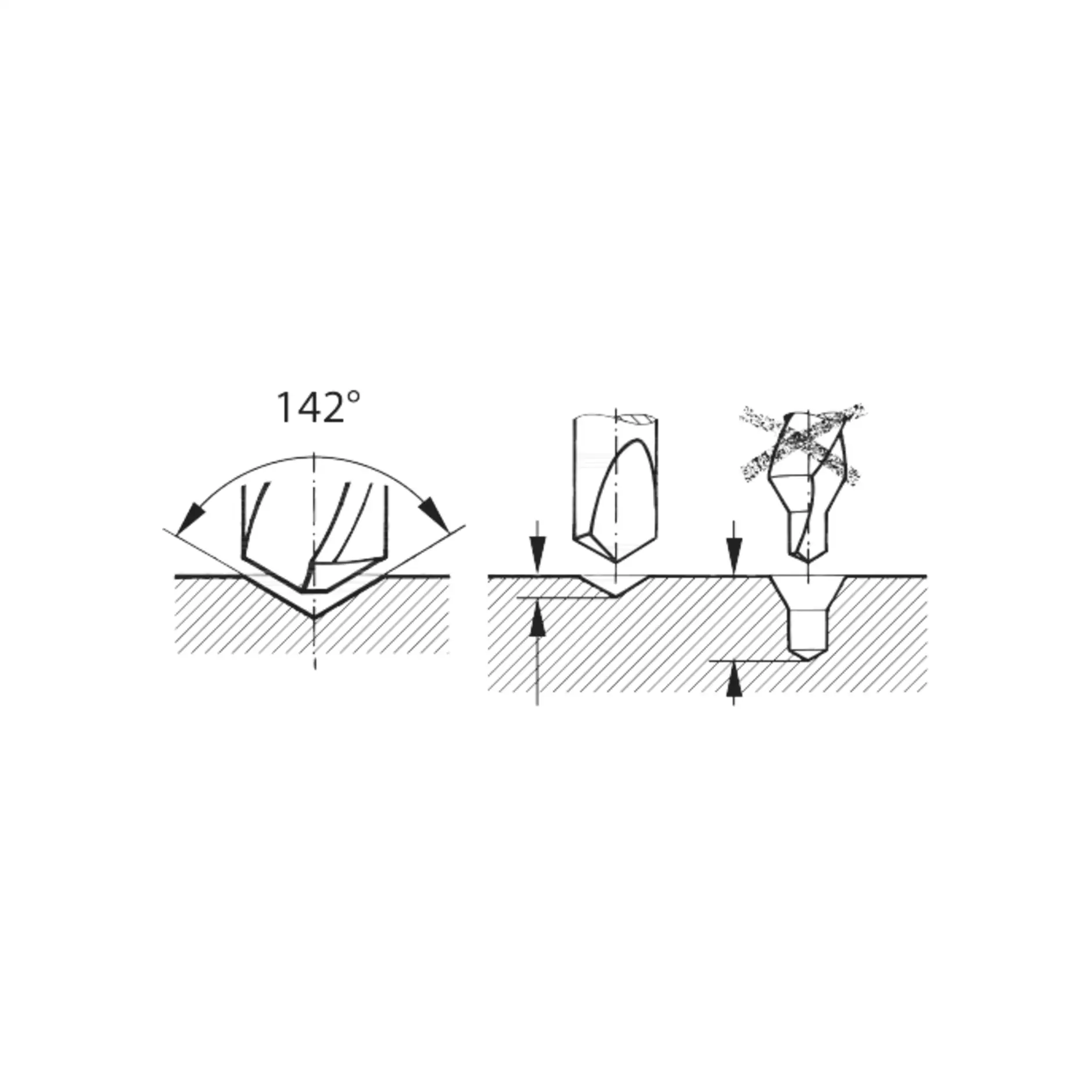

- Con angolo di affilatura 142° per l’intervento successivo dei taglienti principali della punta elicoidale.
- Nota
- Usare il numero di giri per il ⌀ di foratura effettivo,
(non per il ⌀ esterno della punta).
Specificazioni
- Rivestimento
- TiAlN
- Materiale da taglio
- HSS E
- Norma
- Norma interna
- Modello
- N
- Tolleranza ⌀ nominale
- h6
- Angolo di affilatura
- 142 Grad
- Numero taglienti Z
- 2
- Passaggio interno per LR
- no
- Colore collarino
- senza
- Tipo di prodotto
- Punta da centro

Esecuzione e specifiche

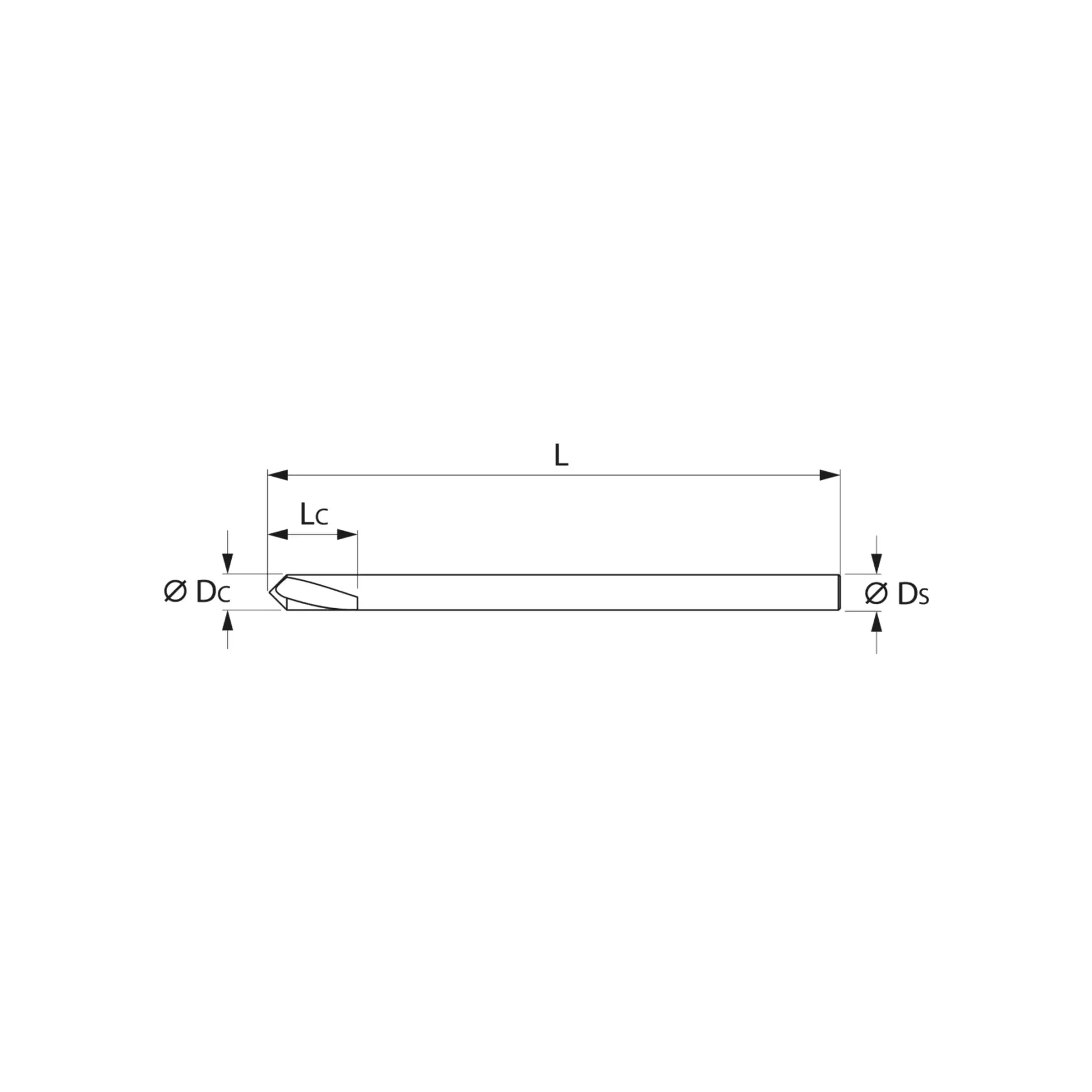

Visualizza dettagli | Numero d'articolo | Tolleranza codolo | ⌀ Nominale DC | Codolo | Lunghezza scanalatura per trucioli Lc | Lordo CHF | UQ | Azioni |
---|---|---|---|---|---|---|---|---|
669291 | h6 | 4 mm | DIN 1835 B con h6 | 12 mm | 59.46 | per Pezzo | ||
187520 | h6 | 6 mm | DIN 1835 B con h6 | 20 mm | 66.81 | per Pezzo | ||
187521 | h6 | 8 mm | DIN 1835 B con h6 | 25 mm | 78.05 | per Pezzo | ||
187522 | h6 | 10 mm | DIN 1835 B con h6 | 25 mm | 91.13 | per Pezzo | ||
187523 | h6 | 12 mm | DIN 1835 B con h6 | 30 mm | 113.51 | per Pezzo |
