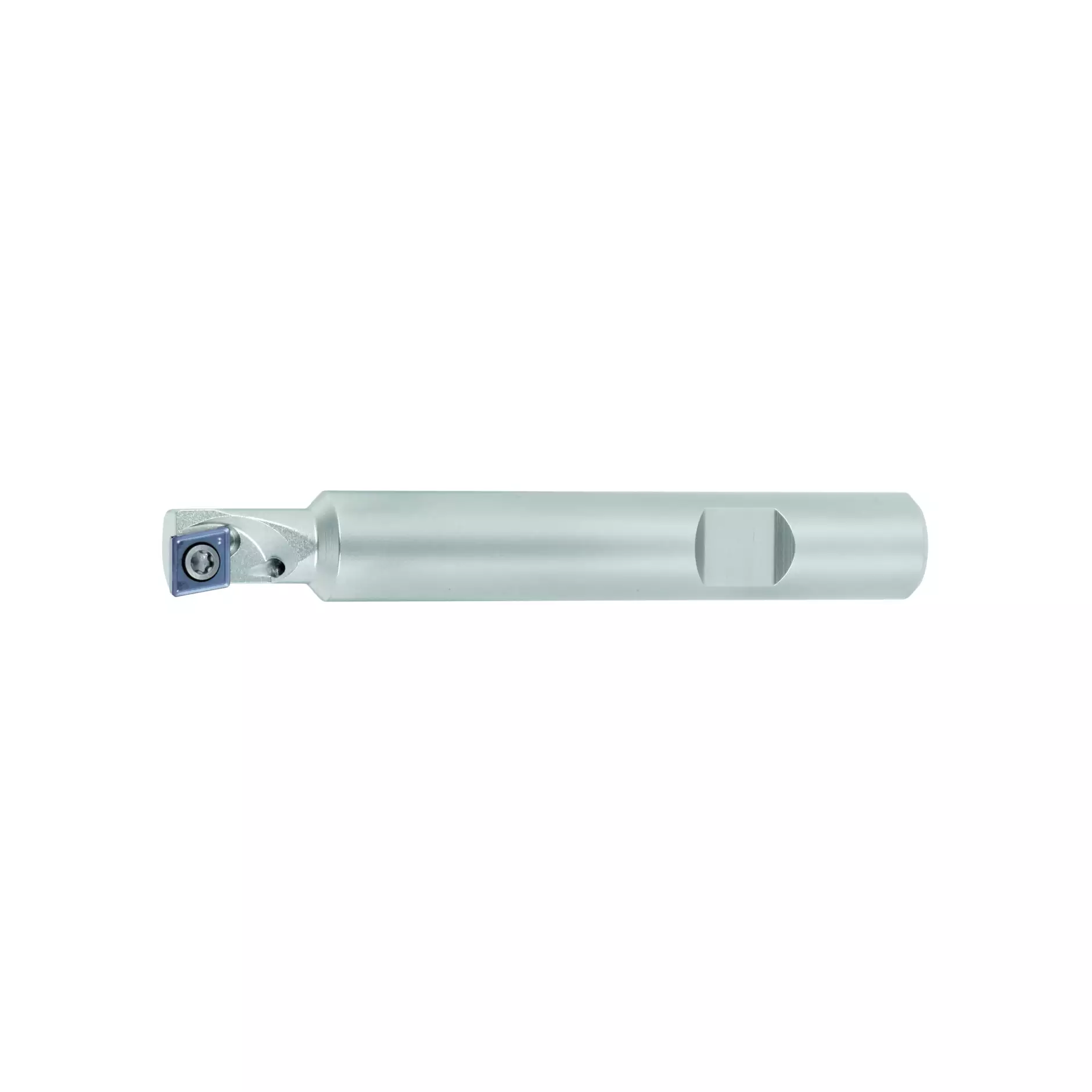

Lamatore a spinta a 180°
codolo Weldon
- 217160
- Norma
- DIN 974-1 serie 1 (per viti DIN a testa cilindrica).
- Nota
- Gli inserti consigliati hanno un raggio di curvatura di 0,4 mm. Se si utilizzano inserti con raggi angolari diversi, la misura del ⌀ dmin. (vedi tabella) non viene raggiunta!
Specificazioni
- Forma del codolo
- codolo Weldon
- Passaggio interno per LR
- sì
- Sostituzione del materiale
- PowerCard
- Angolo di svasatura
- 180 Grad
- Tipo di prodotto
- Svasatori
- USP1
- con codolo Weldon
Esecuzione e specifiche
| Visualizza dettagli | Numero d'articolo | ⌀ Svasatura D | Per viti DIN a testa cilindrica | Numero taglienti Z | ⌀ Minimo dmin | Lordo CHF | UQ | Azioni |
|---|---|---|---|---|---|---|---|---|
574798 | 10 mm | M5 | 1 | 4 mm | 123.23 | per Pezzo | ||
574799 | 11 mm | M6 | 1 | 4 mm | 131.34 | per Pezzo | ||
574800 | 15 mm | M8 | 2 | 5 mm | 238.90 | per Pezzo | ||
520682 | 16 mm | 2 | 5 mm | 239.98 | per Pezzo | |||
520683 | 17 mm | 2 | 6 mm | 239.98 | per Pezzo | |||
520684 | 17.5 mm | 2 | 6.5 mm | 245.93 | per Pezzo | |||
520685 | 18 mm | M10 | 2 | 7 mm | 245.93 | per Pezzo | ||
520686 | 19 mm | 2 | 8 mm | 245.93 | per Pezzo | |||
520687 | 20 mm | M12 | 2 | 9 mm | 282.68 | per Pezzo | ||
520688 | 21 mm | 2 | 10 mm | 282.68 | per Pezzo | |||
520689 | 22 mm | 2 | 11 mm | 299.44 | per Pezzo | |||
520690 | 23 mm | 2 | 12 mm | 299.44 | per Pezzo | |||
520691 | 24 mm | M14 | 2 | 13 mm | 299.44 | per Pezzo | ||
520692 | 25 mm | 2 | 8 mm | 332.41 | per Pezzo | |||
520693 | 26 mm | M16 | 2 | 9 mm | 332.41 | per Pezzo | ||
520694 | 27 mm | 2 | 10 mm | 332.41 | per Pezzo | |||
520695 | 28 mm | 2 | 11 mm | 332.41 | per Pezzo | |||
520696 | 29 mm | 2 | 12 mm | 350.24 | per Pezzo | |||
520697 | 30 mm | M18 | 2 | 13 mm | 350.24 | per Pezzo | ||
520698 | 31 mm | 2 | 14 mm | 350.24 | per Pezzo |
