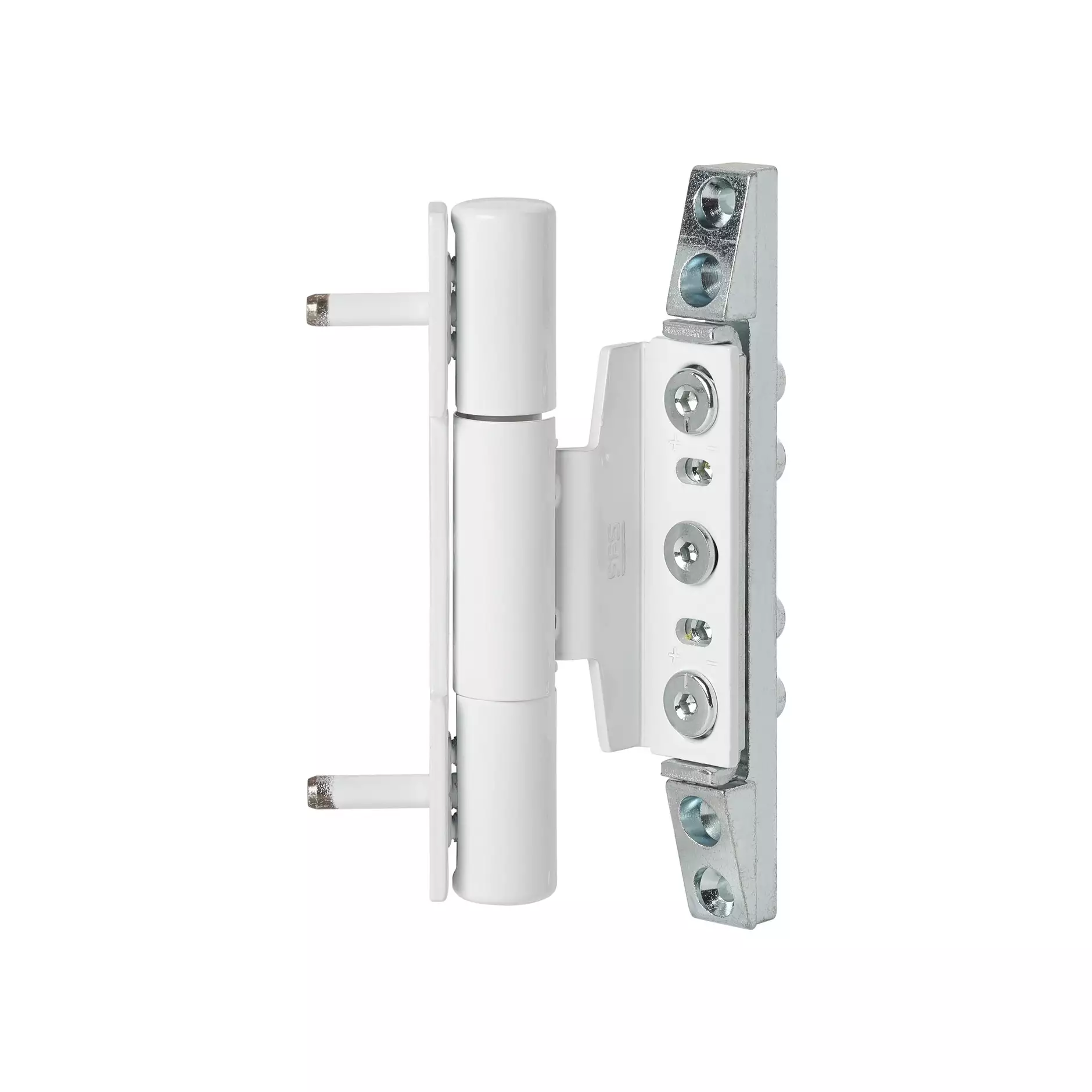

SFS hinge Dynamic 3D Ø20mm white RAL 9016 offset 9mm

Article no.: 1484376EAN: 7613168240046
  • 11280
  • 651182
Description
Roller diameter 20mm
3-D adjustable when installed
preset to groove with offset 9/13mm
Maintenance-free, can be used on the left and right, with safety catch
for sashes with timber or PVC fitting groove constructions

Other surfaces and designs available on request.

Specifications

Band type
Dynamic 3D
Adjustabl
yes
concealed
no
Band application
Window tapes – Screw-on tapes – Tapes for plastic PVC
max. load value with 2 belts
160 kg
Stop situation
pleated
Band version
3-piece
Material
Zinc die-cast
Typ
Beschlagsnut 16mm / 24mm Stulp-Profil
Offset
9/13mm
More information
  • DeliverableDeliverable

Execution and specifications

Article no.Orig.-Nr.SurfaceTypGross CHFQty.
1418830
1418830silver-greyBeschlagsnut Versatz 13mm
56.75
per Piece
  • Deliverable
1484394
1484394silver-greyBeschlagsnut Versatz 9mm
56.75
per Piece
  • Deliverable
1492446
1492446silver-grey24mm Stulp VEKA
56.75
per Piece
  • Deliverable
1519081
1519081anodized24mm Stulp VEKA
58.59
per Piece
  • Delivery date on request
1519080
1519080anodizedfür 20mm Nut. Versatz 13mm (Kömmerling)
58.59
per Piece
  • Deliverable
1418380
1418380white RAL 9016Beschlagsnut Versatz 13mm
56.75
per Piece
  • Deliverable
1484376
1484376white RAL 9016Beschlagsnut Versatz 9mm
56.75
per Piece
  • Deliverable

Price unit

per Piece

Quantity unit

1 Carton
3 Piece
1 Pack
3 Piece

Delivery and pick-up availability

  • DeliverableDeliverable
1492445
1492445white RAL 901624mm Stulp VEKA
56.75
per Piece
  • Deliverable
1418829
1418829dark brown RAL 8022Beschlagsnut Versatz 13 mm
54.59
per Piece
  • Deliverable in 3-4 weeks
1511761
1511761dark brown RAL 802224 mm Stulp VEKA
54.70
per Piece
  • Delivery date on request

Application images

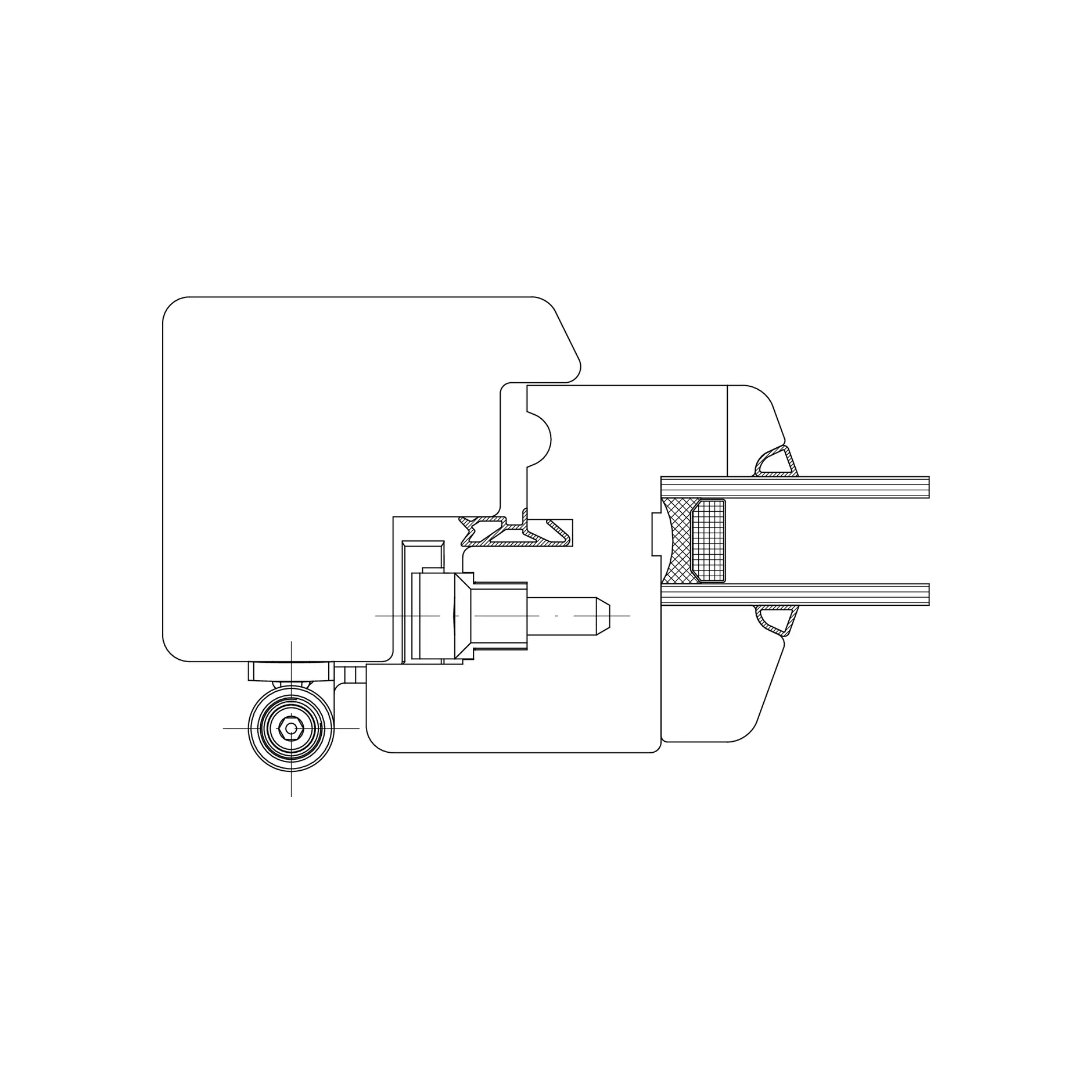

Dynamic 3D Ø20 für Befestigung in Beschlagsnut, Versatz 13mm

Dynamic 3D Ø20 für Befestigung in Beschlagsnut, Versatz 13mm

pic_prod_B040102_0940_VEKA

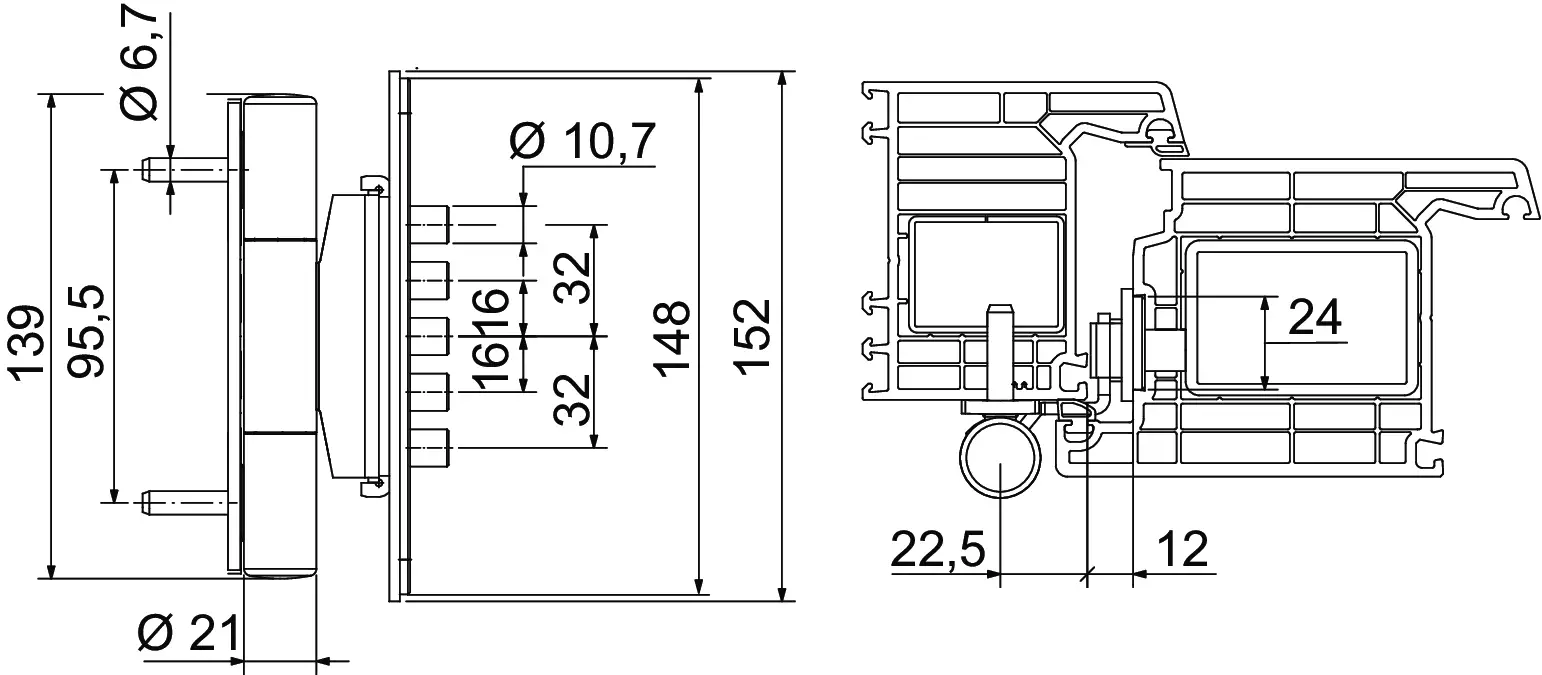

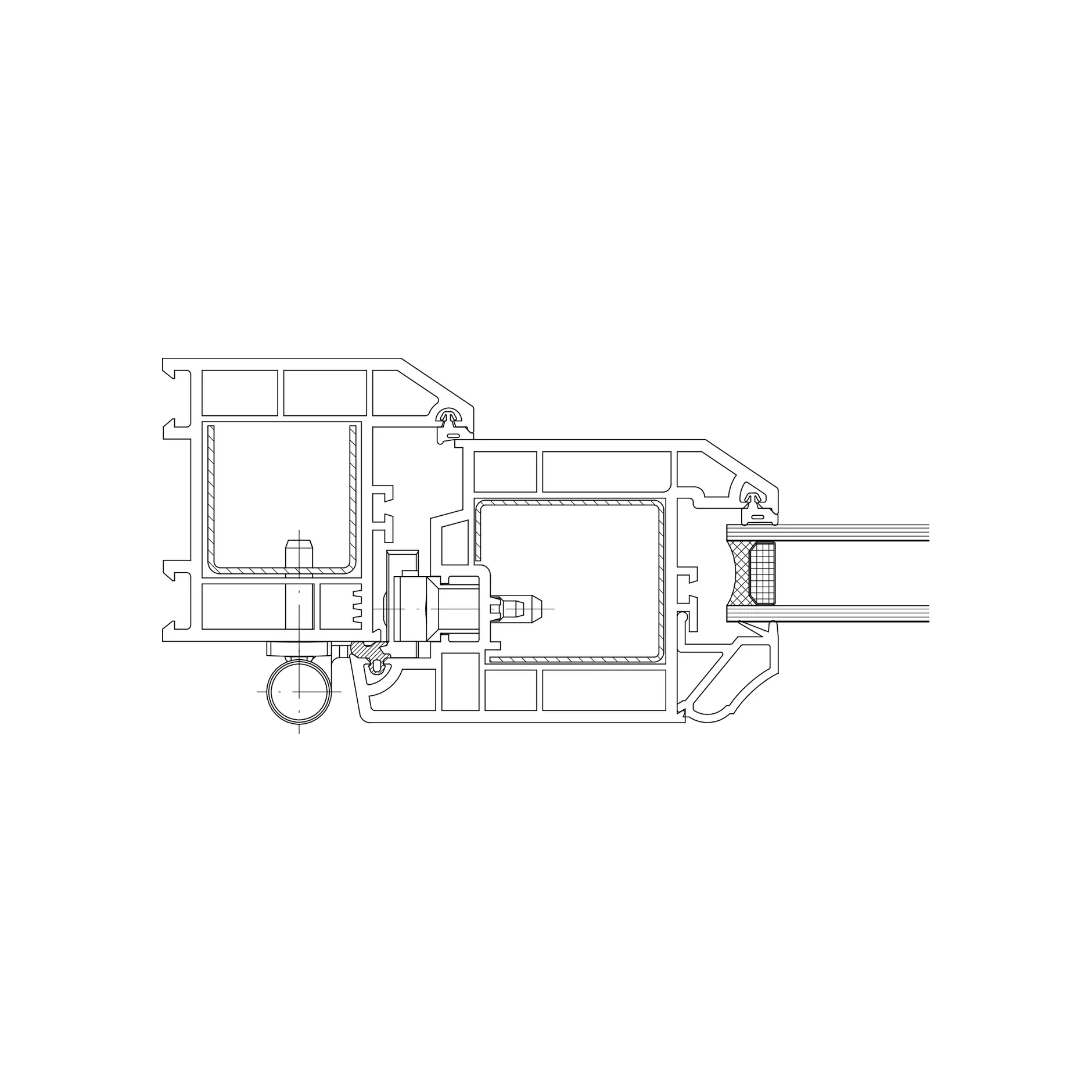

Dynamic 3D Ø20 für 24 mm Stulp (VEKA)
